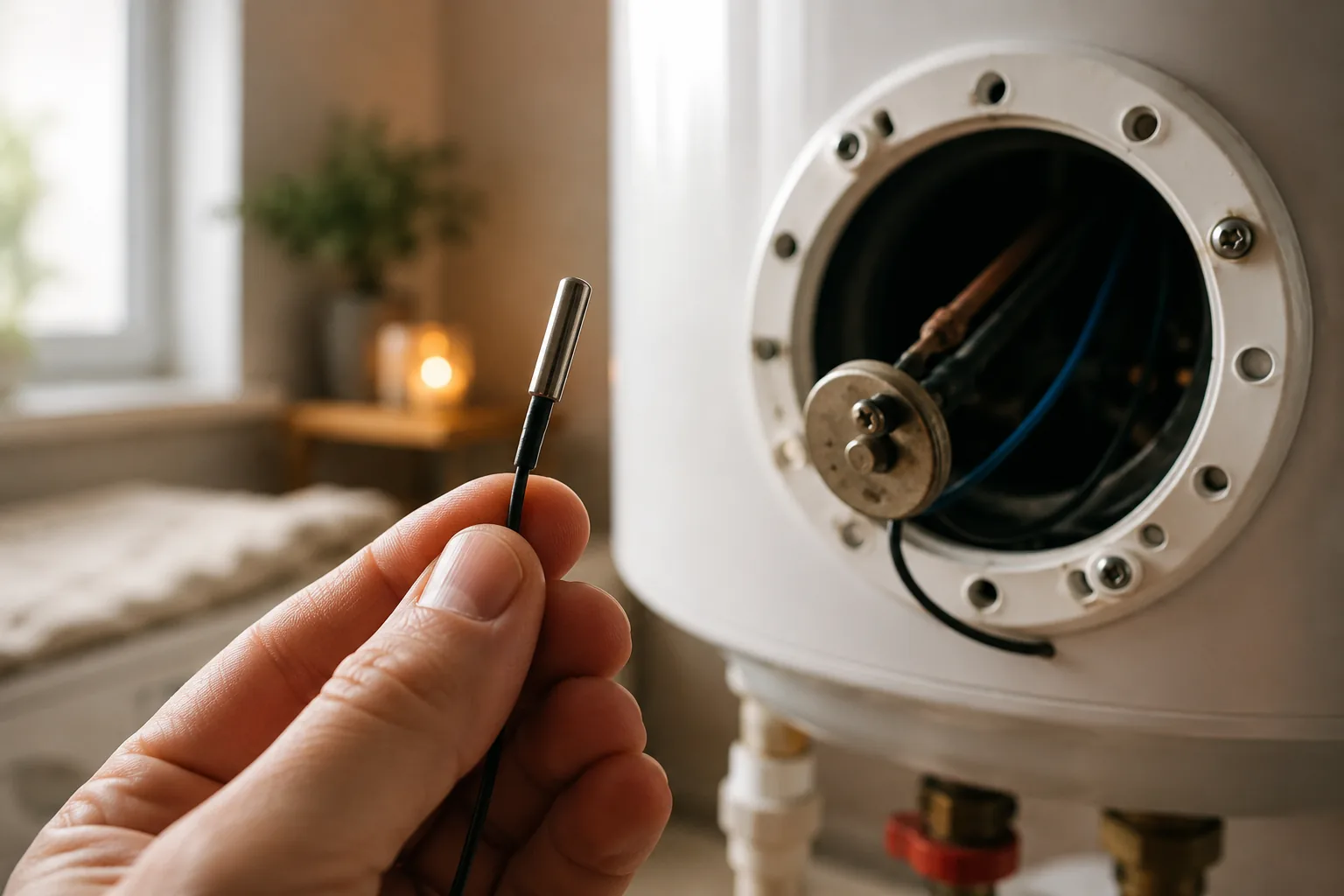

Датчик температуры Ariston — это термистор NTC: его сопротивление падает при нагреве, и плата по нему считает градусы. Исправный датчик Velis Evo при комнатной температуре около 20 градусов даёт примерно 12 кОм. Обрыв и замыкание видны мультиметром сразу. Меряют на снятом датчике, остывшем до комнатной температуры, и сравнивают с таблицей мануала.
Зачем бойлеру датчик и как он устроен
NTC-термистор меняет сопротивление в зависимости от температуры. Чем горячее вода, тем ниже сопротивление. Плата подаёт на датчик опорное напряжение, читает сопротивление и переводит его в градусы. От этой цифры зависит всё: когда включить ТЭН, когда остановить нагрев, когда выдать код перегрева вроде E11 или E21. Если датчик врёт, врёт и вся логика: бойлер либо не греет, либо уходит в ошибку.
В Velis Evo датчики стоят не в трубке фланца, а на отдельном штоке. Сервисная документация прямо требует при сборке вернуть этот шток с датчиками в исходное положение. В двухбаковой схеме датчиков несколько: отдельно на входную зону и на выходную. У семейства Lydos в русской документации они прямо названы NTC1 и NTC2, и диагностика фиксирует их обрыв или замыкание.
Сколько должен показывать исправный датчик
Здесь важно не гнаться за одной «правильной» цифрой. Номинал зависит от модели и от температуры замера. Для Velis Evo в сервис-мануале есть конкретный ориентир при температуре около 20 градусов.
| Что меряем | Норма при ~20°C | Вывод |
|---|---|---|
| красный - жёлтый провод | около 12 кОм | датчик в порядке |
| красный - коричневый провод | около 14 кОм | датчик в порядке |
| любой пара | бесконечность | обрыв, замена |
| любая пара | близко к нулю | замыкание, замена |
Для ABS Pro и Lydos точных табличных значений в открытых мануалах меньше, поэтому принцип тот же: снимаете датчик, даёте остыть до комнаты, меряете и сверяетесь с таблицей из инструкции к своей модели.
Проверка по шагам
Обесточьте бойлер
Выньте вилку или снимите автомат. Замеры делаем только на обесточенном приборе, иначе получите не сопротивление датчика, а наводку от платы.
Доберитесь до датчика
Снимите нижнюю крышку панели. Найдите шток с датчиками и разъём NTC. Сфотографируйте подключение до того, как что-то отсоединять.
Снимите и дайте остыть
Отсоедините датчик и подождите, пока он примет комнатную температуру. Если только что был в горячей зоне, замер будет заниженным.
Померьте сопротивление
Мультиметр в режим килоом. Щупы на нужную пару контактов. Сравните с таблицей: около 12-14 кОм при 20 градусах для Velis Evo — норма.
Оцените результат
Бесконечность — обрыв. Почти ноль — замыкание. Сильное отклонение от таблицы — датчик врёт. Во всех трёх случаях меняем.
Признаки, что дело в датчике
Ошибка по температуре
Коды перегрева на холодном баке, коды обрыва или замыкания датчика. Электроника прямо показывает на цепь NTC.
Странный нагрев
Вода то ледяная, то кипяток при одной уставке. Плата получает скачущее сопротивление и не держит температуру.
ТЭН в норме
Нагреватель звонится штатно, изоляция целая, а бойлер всё равно не греет и уходит в ошибку. Остаётся датчик и его разъём.
Замена датчика
Новый датчик берут строго под свою серию: у моделей отличается длина штока, разъём и сама характеристика термистора. Поставите чужой NTC с другой кривой сопротивления — плата будет считать неверные градусы, даже если разъём подошёл. При установке верните шток и датчики в исходные позиции, иначе перепутаете вход и выход. После сборки включите бойлер и проверьте, что ошибка ушла и нагрев идёт ровно.
Что уточнить перед покупкой датчика
- Точная модель бойлера по шильдику
- Сколько датчиков и как обозначены на плате
- Длина штока и тип разъёма
- Табличное сопротивление NTC из мануала вашей серии
Коды на газовой колонке Ariston не совпадают с кодами электрического бака. Разбор E1–E7 и индикации вспышками — в отдельном справочнике.
Частые вопросы
Какое сопротивление у исправного датчика Ariston?
Для Velis Evo в сервис-мануале ориентир около 12 кОм при 20 градусах между красным и жёлтым проводом и около 14 кОм между красным и коричневым. Точный номинал при 25 градусах производитель для этих моделей не публикует, поэтому меряют при комнатной температуре и сверяют с таблицей мануала.
Как понять, что датчик неисправен?
Обрыв (бесконечное сопротивление) или замыкание (почти ноль) — однозначная замена. Если цифра сильно уходит от табличной при комнатной температуре, датчик тоже под замену.
Где стоит датчик в Ariston?
В Velis Evo датчики сидят на штоке (rod carrying sensors) и заходят во входную и выходную зоны бака. Добираются к ним после снятия панели и, при работе с фланцем, слива воды.
Сколько датчиков в бойлере Ariston?
В двухбаковых моделях вроде Velis Evo датчиков несколько — на вход и на выход. В документации Lydos они обозначены как NTC1 и NTC2.
Можно ли мерить датчик, не снимая?
Лучше снять и дать принять комнатную температуру. На горячем баке сопротивление будет другим, и вы не сравните его с табличным значением для 20 градусов.
Датчик или ТЭН виноват, если не греет?
Если ТЭН звонится нормально, а бойлер не греет и пишет ошибку по температуре — смотрите датчик и его разъём. Прозвонка обоих узлов снимает вопрос за десять минут.
