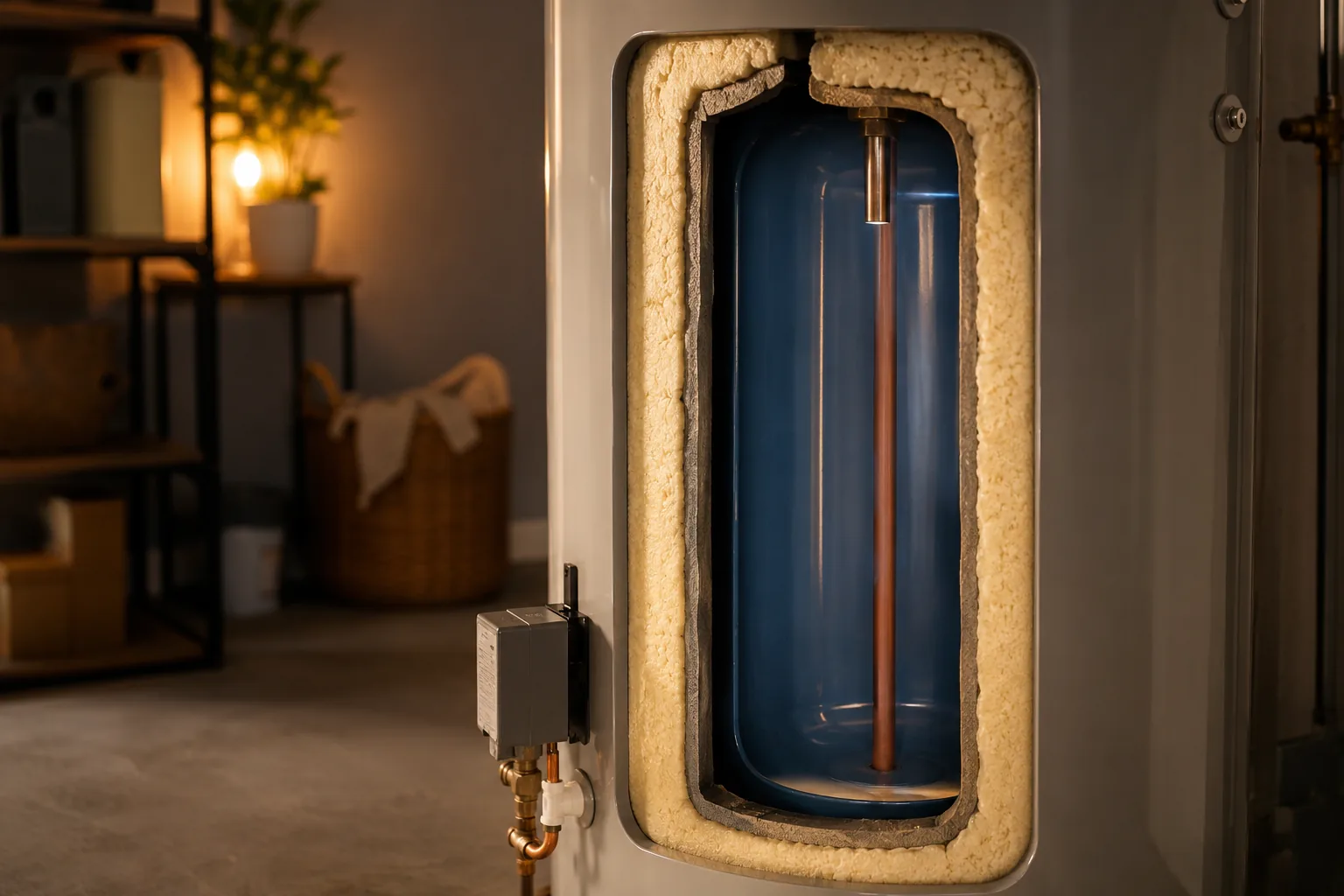

Теплоизоляция бака напрямую определяет, сколько раз в сутки включится ТЭН для поддержания температуры. Плохая изоляция превращает бойлер в радиатор отопления, который греет воздух в помещении, а не воду для вас. Разница в потерях между тонкой пенкой в 20 мм и качественным пенополиуретаном в 50 мм может составлять 30-50 кВт*ч в месяц, что выливается в 200-400 рублей лишних трат.
Физика процесса: почему бойлер теряет тепло
Представьте себе термос. Если у термоса стенки тонкие, а пробка не прилегает, горячий чай остынет за час. Бойлер - это тот же термос, только объёмом 50-100 литров и с постоянным нагревом до 60-75 °C. Тепло уходит через стенки бака, и чем меньше сопротивление этому потоку, тем чаще включается ТЭН. Коэффициент теплопроводности разных материалов отличается в разы. Пенополиуретан (ППУ) с плотностью 35-40 кг/м³ имеет теплопроводность около 0,022-0,025 Вт/(м·К). Минеральная вата - уже 0,04-0,05. А обычный пенопласт низкой плотности - 0,05-0,06. Разница между хорошим ППУ и дешёвым пенопластом - в два-три раза. Производители часто ставят 20 мм тонкого пенопласта, чтобы корпус не грелся, но это не про экономию энергии. На практике это работает так: бойлер с плохой изоляцией теряет 0,5-1,5 °C в час в зависимости от разницы температур с окружающей средой. За сутки это 12-36 °C падения. Если вы греете до 70 °C, а в помещении +20 °C, через 12 часов вода может остыть до 50-55 °C. ТЭНу придётся снова греть почти на 20 °C, а это 2,3 кВт*ч для 80-литрового бака. Каждый день - лишние 2-3 кВт*ч.Проверьте свой бойлер: если корпус сверху или сбоку ощутимо тёплый на ощупь, когда вода нагрета до 60 °C, это признак плохой теплоизоляции. Нормальный корпус должен быть чуть тёплым только в зоне крепления бака к фланцу, но не горячим по всей поверхности.
Цифры потерь для разных объёмов и толщин изоляции
Я собрал данные по нескольким типовым моделям, которые проходили через мои руки. Замеры делал тепловизором и считал потери в кВт*ч за сутки при температуре в помещении +20 °C и нагреве воды до 65 °C.| Объём бака, л | Толщина ППУ, мм | Потери за сутки, кВт*ч | Потери за месяц, кВт*ч | Стоимость при 5 руб/кВт*ч, руб |
|---|---|---|---|---|
| 50 | 20 | 1,2-1,5 | 36-45 | 180-225 |
| 50 | 50 | 0,5-0,7 | 15-21 | 75-105 |
| 80 | 20 | 1,8-2,2 | 54-66 | 270-330 |
| 80 | 50 | 0,8-1,0 | 24-30 | 120-150 |
| 100 | 20 | 2,2-2,8 | 66-84 | 330-420 |
| 100 | 50 | 1,0-1,3 | 30-39 | 150-195 |
Каждые 10 мм качественного пенополиуретана снижают потери тепла примерно на 30-40% при толщине до 50 мм. Дальше прирост эффективности падает - 70 мм дают выигрыш всего 10-15% по сравнению с 50 мм.
Как проверить качество изоляции своего бойлера
Не нужно быть инженером, чтобы оценить, насколько хорошо ваш аппарат держит тепло. Есть три простых способа. Первый - тактильный. Нагрейте бойлер до максимальной температуры (обычно 70-75 °C). Подождите час. Проведите рукой по корпусу сверху, с боков, снизу. Если корпус горячий - изоляция плохая. Если тёплый - средняя. Если едва тёплый или холодный - хорошая. Особенно смотрите на верхнюю часть - там часто ставят самый тонкий слой. Второй - замер температуры воды. Утром, до того как кто-то начал пользоваться водой, замерьте температуру на выходе из бойлера (можно через кран, слив немного воды). Вечером, после того как бойлер простоял 8-10 часов без разбора воды, снова замерьте. Разница в 10-15 °C при комнатной температуре +20 °C - норма для хорошей изоляции. Разница в 20-30 °C - повод задуматься. Третий - косвенный, по счётчику. Запишите показания электросчётчика вечером, когда бойлер нагрет и никто не пользуется водой. Утром, не включая бойлер и не сливая воду, снова посмотрите счётчик. Разница - это потери на поддержание температуры. Если за ночь набежало 1,5-2 кВт*ч для 80-литрового бака - изоляция слабая.Не пытайтесь самостоятельно разбирать корпус бойлера, чтобы «улучшить» изоляцию, если у него заводская заливка ППУ. Вы рискуете повредить внутреннюю эмаль бака или нарушить герметичность. Для бюджетных моделей с внешним кожухом на защёлках это возможно, но требует аккуратности.
Сравнение материалов: что скрывается под корпусом
В современных бойлерах используют три основных типа изоляции. Я перечислю их по возрастанию качества. Первый - пенопласт низкой плотности. Это белые шарики, спрессованные в плиты. Толщина обычно 15-25 мм. Теплопроводность около 0,05 Вт/(м·К). Ставят в самые дешёвые модели. Минусы: хрупкий, со временем даёт усадку, появляются мостики холода. Плюс - низкая цена для производителя. Второй - минеральная вата. Раньше её часто использовали, сейчас реже. Толщина 20-40 мм. Теплопроводность 0,04-0,045 Вт/(м·К). Минусы: боится влаги - если есть микротрещина в корпусе, вата намокает и теряет свойства. Со временем оседает, оголяя верхнюю часть бака. Третий - пенополиуретан (ППУ). Заливается в жидком виде, вспенивается и заполняет все пустоты. Толщина от 30 до 60 мм у качественных моделей. Теплопроводность 0,022-0,028 Вт/(м·К). Не даёт усадки, не боится влаги (закрытые ячейки), держит форму годами. Это стандарт для хороших бойлеров. Есть ещё вакуумная изоляция, как в термосах, но в бытовых водонагревателях она встречается редко из-за цены. В промышленных установках - да, но это другая история.Что делать, если у бойлера плохая изоляция
Если вы уже купили аппарат и обнаружили, что он «холодит», есть несколько вариантов. Я не буду рекомендовать колхозинг, но расскажу, что реально работает. Первый вариант - ничего не делать, но настроить режим работы. Если вы используете бойлер только вечером, включайте его за час до использования, а не держите постоянно включённым. Потери на нагрев с нуля будут меньше, чем суточное поддержание температуры. Но это неудобно, если вода нужна в разное время. Второй - утеплить корпус снаружи. Это подходит для моделей с гладким корпусом. Можно обернуть бойлер слоем вспененного полиэтилена (фольгированного) толщиной 10-20 мм и зафиксировать скотчем или хомутами. Сверху - кожух из фольги для отражения тепла. Это снизит потери на 20-30%. Не делайте так, если у бойлера есть элементы управления на корпусе - они могут перегреться. Третий - установить термостат на более низкую температуру. Каждые 10 °C снижения температуры уменьшают потери на 15-20%. Если вам не нужна вода 70 °C, поставьте 55-60 °C. Этого достаточно для мытья посуды и душа, а потери сократятся заметно. Четвёртый - заменить бойлер на модель с хорошей изоляцией. Если вашему аппарату больше 5-7 лет, и вы считаете, что переплачиваете 300-400 рублей в месяц, новый бойлер с ППУ 50 мм окупится за 2-3 года. Плюс вы получите новый магниевый анод и чистый ТЭН.Как выбрать новый бойлер с хорошей изоляцией
Если вы стоите перед покупкой, вот что нужно проверить. Не верьте рекламе «энергосберегающий» - смотрите на характеристики. Первое - толщина изоляции. В спецификации ищите параметр «толщина теплоизоляции» или «изоляция, мм». Хорошо - 40-50 мм. Отлично - 50-60 мм. 30 мм - минимально допустимо. 20 мм - берите только если бойлер будет стоять в отапливаемом помещении и вы готовы платить за потери. Второе - материал. Пенополиуретан (PUR/PIR) предпочтительнее. В некоторых моделях пишут «пенополиуретан высокой плотности» - это хорошо. Если написано просто «пенопласт» или «теплоизоляция» без уточнения - скорее всего, дешёвый вариант. Третье - форма бака. Бойлеры с плоским корпусом обычно имеют меньшую толщину изоляции, чем цилиндрические, потому что нужно вписаться в габариты. Если вам нужна экономия, берите цилиндр. Четвёртое - дополнительные фишки. Некоторые производители ставят слой фольги между изоляцией и внешним корпусом - это отражает тепловое излучение обратно к баку. Даёт прирост эффективности 5-10%. Ещё есть модели с «термостатом с задержкой» - они включают ТЭН не сразу, а когда температура упадёт на 5-10 °C, уменьшая количество циклов включения.Мифы о теплоизоляции бойлеров
Разберём несколько заблуждений, которые я слышу от клиентов. Миф первый: «Чем толще изоляция, тем дольше греется вода». Это неправда. Изоляция не влияет на скорость нагрева воды - за это отвечает мощность ТЭНа. Толстая изоляция только замедляет остывание. Вода нагреется за то же время, но остывать будет дольше. Миф второй: «Если корпус холодный, значит изоляция хорошая». Не всегда. Корпус может быть холодным, если изоляция толстая, но если она влажная или повреждена, теплопроводность может быть высокой, а корпус всё равно холодным из-за большой площади рассеивания. Лучше ориентироваться на потери энергии, а не на температуру корпуса. Миф третий: «Можно доутеплить бойлер одеялом или ватой». В теории - да, на практике - это пожароопасно. Любая горючая изоляция рядом с нагревательным прибором - риск. Плюс, если утеплитель намокнет от конденсата, он станет бесполезным и может вызвать коррозию корпуса. Используйте только негорючие или самозатухающие материалы с классом горючести Г1. Миф четвёртый: «Энергосберегающие бойлеры с толстой изоляцией стоят дорого, и разница в цене не окупается». Давайте посчитаем. Разница между бюджетным бойлером с 20 мм изоляции (8000 руб) и хорошим с 50 мм ППУ (14000 руб) - 6000 руб. При экономии 200 руб в месяц окупаемость - 30 месяцев, или 2,5 года. Срок службы бойлера - 5-7 лет. Чистая экономия за оставшиеся 2,5-4,5 года - 6000-10800 руб. Плюс вы получаете более долговечный аппарат с лучшим покрытием бака. Окупается.
Частые вопросы
Как понять, что у моего бойлера плохая теплоизоляция, не разбирая его?
Нагрейте бойлер до 65-70 °C и через час потрогайте корпус. Если он горячий сверху или с боков - изоляция слабая. Если только тёплый - средняя. Также можно замерить падение температуры за ночь: если вода остыла на 15-20 °C при комнатной +20 °C - это много. Ещё косвенный признак - частые включения ТЭНа даже без разбора воды, более 3-4 раз в час.
Какая толщина теплоизоляции считается хорошей для бойлера на 80 литров?
Для 80-литрового бойлера хорошая толщина пенополиуретана - 45-55 мм. Это обеспечивает потери около 0,8-1,0 кВт*ч в сутки при разнице температур 45 °C. Если толщина 20-30 мм, потери будут 1,8-2,2 кВт*ч. Минимально допустимая толщина для приемлемой эффективности - 35 мм, но лучше ориентироваться на 45 мм и выше.
Можно ли улучшить теплоизоляцию уже купленного бойлера, и если да, то чем?
Да, можно, если у бойлера съёмный внешний кожух. Аккуратно снимите его, оберните бак слоем вспененного полиэтилена толщиной 10-20 мм с фольгой (продаётся в строительных магазинах), зафиксируйте скотчем и наденьте кожух обратно. Если кожух не снимается, можно утеплить корпус снаружи тем же материалом, но убедитесь, что не перекрываете вентиляционные отверстия и доступ к управлению. Не используйте горючие материалы - минвату или пенопласт без оболочки.
Влияет ли теплоизоляция на срок службы ТЭНа и бака?
Косвенно - да. Если изоляция плохая, ТЭН включается чаще, что увеличивает количество циклов нагрев-остывание. Это ускоряет образование накипи на ТЭНе, особенно в жёсткой воде. Кроме того, частые перепады температуры бака могут вызывать микротрещины в эмали, что ведёт к коррозии. Хорошая изоляция снижает количество циклов включения, продлевая жизнь ТЭНа и бака на 1-2 года.
Правда ли, что бойлер с толстой изоляцией дольше греет воду?
Нет, это миф. Толщина изоляции не влияет на скорость нагрева воды. ТЭН греет воду с той же мощностью, независимо от того, 20 мм изоляции или 60 мм. Разница только в том, как быстро вода остывает после выключения ТЭНа. Бойлер с толстой изоляцией нагреется за то же время, но будет дольше держать температуру, поэтому ТЭН будет включаться реже.
Какой материал теплоизоляции лучше всего для бойлера - пенополиуретан или минеральная вата?
Пенополиуретан (ППУ) однозначно лучше для бытовых водонагревателей. У него теплопроводность в 1,5-2 раза ниже, чем у минваты (0,022-0,025 против 0,04-0,05 Вт/(м·К)). ППУ не боится влаги - если есть микротрещина в корпусе, вата намокнет и потеряет свойства, а ППУ останется сухим из-за закрытых ячеек. ППУ не даёт усадки со временем, в отличие от ваты, которая может осесть и оголить верх бака. Единственный минус ППУ - сложнее утилизировать, но для пользователя это неважно.
