Тепловой насос берёт тепло из грунта с температурой +8...+10 °C и поднимает его до 50 °C, но для горячей воды по СанПиН нужно 60-75 °C. Поэтому в бак обязательно ставят ТЭН догрева - он догревает последние 10-15 градусов, обеспечивает антилегионеллёзный прогрев и страхует при пиковом разборе. ТЭН монтируют в верхней трети бака, мощность обычно 1,5-3 кВт, с защитой от сухого хода и согласованием с автоматикой насоса.
Почему тепловой насос не может дать 60 °C на горячую воду
Грунт на глубине 15-20 метров в средней полосе России держит стабильные +8...+10 °C круглый год. Это не «тепло», а просто «не мороз». Тепловой насос - это машина, которая переносит тепло от холодного грунта в ваш дом, тратя электричество на компрессор. Пропорция примерно такая: 20% энергии идёт из розетки, 80% забирается из земли. Это и есть коэффициент преобразования COP - он может быть 3-5, но только при низкой температуре на выходе.
Чем выше вы хотите поднять температуру, тем ниже COP. На отопление тёплым полом (35 °C) насос работает эффективно. А вот на горячую воду (55-60 °C) COP падает до 2-2,5, а часто насос просто не может выдать больше 50 °C на выходе из конденсатора. Практический потолок обычного грунтового теплового насоса по горячей воде - около 50 °C. Дальше он либо переходит в аварийный режим, либо гонит воду с таким низким COP, что экономический смысл теряется. Пример: насос с электрической мощностью 1,5 кВт и COP 3 даёт 4,5 кВт тепла, но при попытке получить 55 °C COP падает до 2, и те же 1,5 кВт дадут только 3 кВт тепла - вы просто больше платите за электричество.
Разница температур между грунтом (+9 °C) и нужной горячей водой (55 °C) - 46 градусов. Тепло само течёт только от горячего к холодному, поэтому насос тратит энергию на «перекачку» тепла против градиента. Чем больше перепад, тем больше работы.
Почему без ТЭНа догрева не обойтись
СанПиН 2.1.3684-21 пункт 84 требует температуру горячей воды в точке водоразбора 60-75 °C. Это не бюрократическая прихоть - при 20-45 °C активно размножается бактерия Legionella pneumophila, которая вызывает тяжёлую пневмонию. При 60 °C она гибнет примерно за 20 минут, при 70 °C - за несколько секунд. Тепловой насос до 60 °C бак штатно не догревает, поэтому в баках под тепловой насос ставят электрический ТЭН. Он решает три задачи:
- Догрев последних 10-15 градусов до санитарной нормы.
- Раз в неделю прогоняет антилегионеллёзный цикл на 65-70 °C.
- Страхует систему, когда насос в разморозке, на сервисе или когда приехали гости и разбор воды резко вырос.
Без ТЭНа вы либо моетесь тёплой водой с риском для здоровья, либо ставите отдельный электронагреватель, что удваивает затраты на оборудование.
Какая мощность ТЭНа нужна для догрева
Задача догрева - не греть холодную воду с нуля, а поднять температуру уже нагретой насосом воды с 45-50 °C до 60-65 °C. Для бытового бака 100-200 литров достаточно мощности 1,5-3 кВт. Давайте посчитаем на примере: у вас бак 150 литров, насос нагрел воду до 50 °C, нужно догреть до 65 °C - разница 15 градусов. Нагрев 1 литра воды на 1 градус требует примерно 0,00116 кВт·ч. Умножаем: 150 л × 15 °C × 0,00116 = 2,61 кВт·ч. ТЭН мощностью 2 кВт справится за 2,61 / 2 = 1,3 часа, то есть около 1 часа 20 минут. Если взять 3 кВт - примерно 52 минуты. Это вполне комфортное время, особенно если догрев происходит ночью или по таймеру.
Мощность больше 3 кВт для бытового бака обычно не нужна: во-первых, проводка и автомат могут не выдержать (стандартная розетка 16 А даёт максимум 3,5 кВт), во-вторых, быстрый нагрев может вызвать резкое расширение воды и срабатывание предохранительного клапана. Для баков 200-300 литров можно поставить 3 кВт, для 80-100 литров хватит 1,5 кВт.
Не путайте догрев с полным нагревом. Если насос вышел из строя, ТЭН 2 кВт будет греть 150 л с +10 до +65 °C почти 10 часов - это аварийный режим, не рассчитанный на постоянную работу.

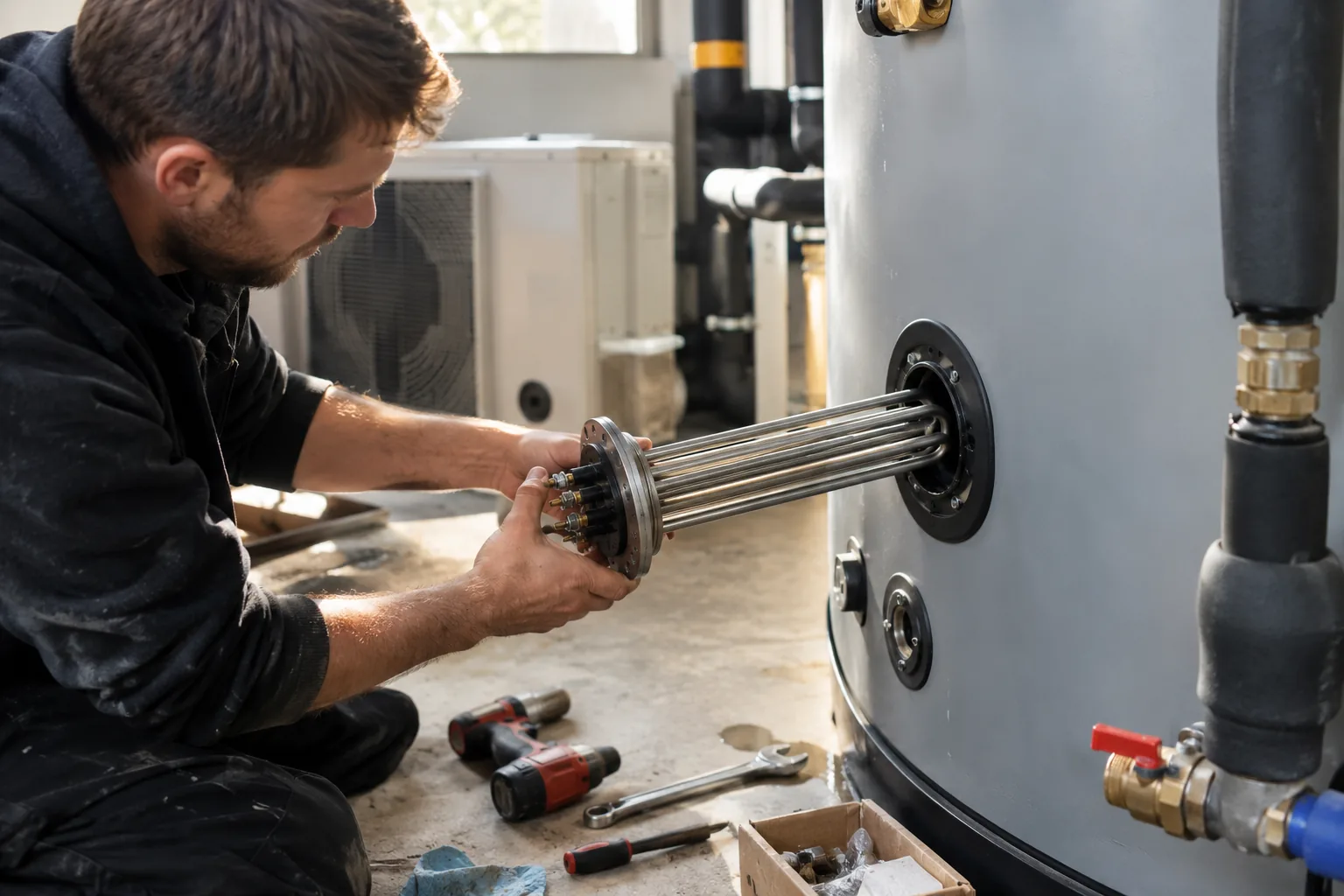

Куда ставить ТЭН в баке: верхняя треть
Точка врезки ТЭНа - в верхней трети бака. Почему не снизу? Потому что задача догрева - поднять температуру расходного объёма, а не всего бака целиком. Горячая вода легче холодной, она собирается вверху. Если поставить ТЭН внизу, он будет греть весь бак, тратя лишнее время и энергию. При установке в верхней трети вы греете только ту воду, которая идёт в кран, а нижняя часть остаётся тёплой от насоса. Это экономит примерно 20-30% электроэнергии на догреве.
Конструктивно ТЭН может вкручиваться в боковой патрубок или в верхний фланец. Наши ТЭНы выпускаются с резьбами G1/2, G3/4, 1 дюйм, M28x1,5, M30x1,5 - под любой бак. Длина погружной части - от 280 до 600 мм, чтобы достать до нужного уровня. Если бак имеет встроенный змеевик от теплового насоса, ТЭН должен располагаться выше выхода змеевика, чтобы не мешать циркуляции.
Сухой или мокрый ТЭН: что выбрать для догрева
Сухой ТЭН - это нагреватель, помещённый в герметичную металлическую гильзу (обычно из нержавейки). Он не контактирует с водой. Мокрый ТЭН работает напрямую в воде. Для догрева в баке теплового насоса я рекомендую сухой ТЭН по двум причинам:
- Замена без слива бака. Если мокрый ТЭН перегорает, приходится сливать воду, выкручивать фланец, менять уплотнитель. Сухой ТЭН просто вытаскивается из гильзы, вода остаётся в баке.
- Меньше накипи. Вода в баке постоянно стоит тёплой (40-50 °C), а при догреве до 65 °C накипь образуется активнее, чем в обычном водонагревателе, где вода нагревается от холодной. На сухом ТЭНе накипь оседает на гильзе, а не на самом нагревателе, и её легче удалить.
Материал ТЭНа - нержавейка или медь. Для жёсткой воды лучше нержавейка, для мягкой - медь (она быстрее греет). Есть варианты с титановым покрытием для агрессивной среды. Терморегулятор и защита от сухого хода обязательны: если насос отключится и вода в баке остынет, ТЭН не должен включиться без воды.
| Тип ТЭНа | Материал | Мощность | Резьба | Длина | Особенности |
|---|---|---|---|---|---|
| Сухой в гильзе | Нержавейка / медь | 1,5-3 кВт | G1/2, G3/4 | 280-400 мм | Замена без слива, меньше накипи |
| Мокрый (открытый) | Нержавейка / медь | 1,5-3 кВт | G1/2, 1 дюйм | 300-600 мм | Дешевле, но требует слива при замене |
| Фланцевый | Нержавейка | 3-6 кВт | Фланец 2-3 дюйма | 400-600 мм | Для больших баков 200-300 л |
Согласование работы ТЭНа с автоматикой теплового насоса
Самая частая ошибка - подключить ТЭН и насос к одной линии без блокировки. Если они включатся одновременно, суммарная нагрузка может выбить вводной автомат: например, насос потребляет 1,5 кВт, ТЭН 2 кВт - итого 3,5 кВт, плюс циркуляционные насосы и автоматика. Для дома с выделенной мощностью 5-7 кВт это риск. Правильное решение - установить реле приоритета или контроллер, который не даёт ТЭНу включиться, пока работает компрессор. Обычно это делается через термостат бака: насос греет до 50 °C, затем отключается, и только после этого ТЭН догревает до 65 °C.
Второй момент - защита от сухого хода. Если в баке нет воды (например, при утечке или первом запуске), ТЭН должен быть заблокирован. Для этого в комплекте идёт термовыключатель с ручным сбросом или автоматический ограничитель температуры. Убедитесь, что ваш бак имеет патрубок для установки датчика температуры или гильзы под термостат.
Антилегионеллёзный цикл: раз в неделю ТЭН должен греть весь бак до 65-70 °C и держать эту температуру не менее 20 минут. Это убивает бактерии, которые могли выжить в тёплой воде (40-50 °C) от насоса.
Какой ТЭН выбрать для вашего бака: практические советы
Если бак уже есть, посмотрите на его паспорт: обычно там указаны места под установку ТЭНа. Чаще всего это боковой патрубок в верхней трети с резьбой G1/2 или G3/4. Измерьте глубину бака: длина ТЭНа должна быть такой, чтобы он не упирался в противоположную стенку. Для баков 100-150 литров достаточно длины 280-350 мм. Мощность - 2 кВт, это золотая середина: и проводка не перегружена, и греет достаточно быстро.
Если бак новый и вы только проектируете систему, закажите бак с двумя теплообменниками: нижний змеевик от теплового насоса, верхний - для ТЭНа. Или сразу берите бак с фланцем под ТЭН в верхней части. Наш производитель BoilerMaster делает ТЭНы под конкретный бак: сообщите резьбу, длину, мощность и нужен ли терморегулятор. Мы изготовим за 2-3 дня.
Типичные ошибки при установке ТЭНа догрева
- Ставят ТЭН в нижнюю часть бака - греет весь объём, догрев идёт 2-3 часа, тратится лишняя электроэнергия.
- Берут мощность 5-6 кВт - выбивает автомат, приходится менять проводку, а быстрый нагрев вызывает шум и гидроудары.
- Не ставят защиту от сухого хода - ТЭН перегорает при первой же утечке или отключении воды.
- Подключают ТЭН напрямую к той же линии, что и насос - при одновременной работе автомат отключает всю систему, и вы остаётесь без отопления зимой.
- Игнорируют антилегионеллёзный цикл - через полгода в баке появляется запах, вода мутнеет, а бактерии могут попасть в душ.
Избежав этих ошибок, вы получите долговечную систему, где тепловой насос работает в своём эффективном диапазоне, а ТЭН догревает воду до санитарных норм без лишних затрат.
Частые вопросы
Какой мощности ТЭН ставить в бак 150 литров для догрева от теплового насоса?
Обычно достаточно 2 кВт. Нагрев 150 литров с 50 до 65 °C потребует около 2,6 кВт·ч, ТЭН 2 кВт справится за 1 час 20 минут. Если хотите быстрее, можно 3 кВт, но проверьте сечение провода — для 3 кВт нужен автомат на 16 А и кабель 2,5 мм².
Можно ли использовать обычный ТЭН от водонагревателя в баке с тепловым насосом?
Можно, если он подходит по резьбе и длине, но лучше взять сухой ТЭН в гильзе. Обычный мокрый ТЭН быстрее зарастает накипью, потому что вода в баке постоянно тёплая (40-50 °C), и при замене придётся сливать бак. Сухой меняется без слива и служит дольше.
Куда именно врезать ТЭН в бак косвенного нагрева?
В верхнюю треть бака, выше выхода змеевика теплового насоса. Горячая вода собирается вверху, и ТЭН должен греть именно расходный объём. Если врезать снизу, он будет греть весь бак, тратя лишнюю энергию и время. Обычно для этого используют боковой патрубок с резьбой G1/2 или G3/4.
Нужен ли отдельный автомат для ТЭНа догрева?
Да, обязательно. Если ТЭН и компрессор теплового насоса включатся одновременно, суммарная нагрузка (например, 1,5 кВт насос + 2 кВт ТЭН = 3,5 кВт) может выбить общий автомат. Лучше поставить отдельный автомат на 16 А для линии ТЭНа и настроить блокировку, чтобы ТЭН включался только после отключения насоса.
Как часто нужно включать антилегионеллёзный прогрев?
Раз в неделю. ТЭН должен нагреть весь бак до 65-70 °C и держать эту температуру минимум 20 минут. Это убивает бактерии Legionella, которые размножаются в тёплой воде (20-45 °C). Многие контроллеры тепловых насосов имеют такую функцию, но если нет — настройте таймер на ТЭНе.
Что будет, если не ставить ТЭН догрева в систему с тепловым насосом?
Вы получите горячую воду максимум 50-55 °C, что не соответствует СанПиН (требуется 60-75 °C). В тёплой воде активно размножаются легионеллы, особенно если бак стоит несколько дней без разбора. Кроме того, при пиковом разборе (гости, ванна) насос не успеет нагреть новый объём, и вы будете мыться холодной водой. ТЭН — это страховка и санитарная необходимость.
