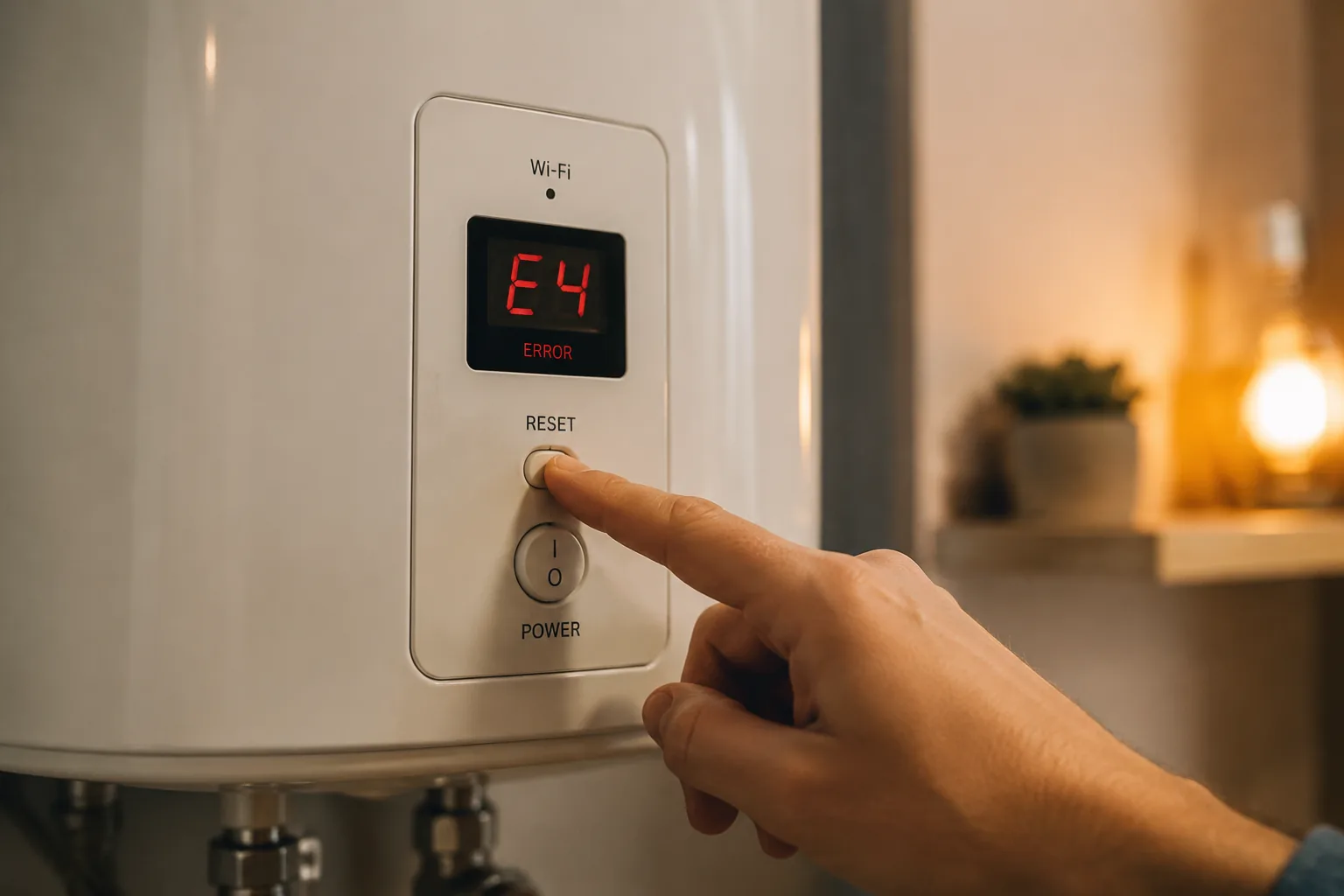

Электронные модели Thermex (ID, IF, RZB, RZL, IR) выводят коды E1, E2, E3 на дисплей. На механических версиях кодов нет - там срабатывает только защита от перегрева. E1 (Vacuum) - бак не заполнен или накипь перегревает ТЭН. E2 (Sensor) - обрыв или замыкание датчика/термостата. E3 (Over Heat) - нагрев почти до 95°C, сработал аварийный выключатель. Первое действие при любом коде - полное обесточивание на 10-15 минут.
Какие бойлеры Thermex показывают коды
Электронная начинка ставится только на модели с дисплеем. Это серии ID, IF, RZB, RZL и IR. У них на плате процессор отслеживает температуру, работу датчиков и уровень нагрева. Если процессор видит нештатную ситуацию, он выводит код ошибки на экран и отключает нагрев, чтобы не было пожара или кипятка в баке.
На механические модели (с поворотной ручкой вместо цифр) коды не выводятся. Там стоит простой биметаллический термостат. Если что-то пошло не так - он просто разрывает цепь и бойлер встает колом. Визуально это выглядит как полная тишина и холодная вода, никаких букв. Поэтому если у вас поворотная ручка и ничего не работает - смотрите в сторону термостата или защиты от перегрева на корпусе ТЭНа.
Код E1 (Vacuum): бак пуст или ТЭН зарос
Эту ошибку алгоритм выдает когда датчик температуры фиксирует слишком быстрый рост температуры. В нормальной ситуации вода греется плавно. Если бак пустой или наполовину с воздухом - ТЭН мгновенно нагревает воздух до сотни градусов, воздух расширяется, датчик видит скачок и выдает E1.
Вторая причина - толстый слой накипи на ТЭНе. На сухих ТЭНах (в колбе) накипь образуется медленнее, но на мокрых в жесткой воде (выше 10°Ж) слой в 3-4 мм нарастает уже за полгода-год. Накипь работает как теплоизолятор: металл ТЭНа нагревается до 350-400°C, а вода вокруг него все еще 60°C. Датчик меряет воду, не видит перегрева, но реле или контакты начинают плавиться. В итоге процессор разрывает цепь по перегреву или выдает E1 после очередного включения.
Что делать. Первым делом убедиться, что бак полностью заполнен водой. Откройте кран горячей воды - если воздух шипит и вода течет рывками, значит бак не заполнен (перекрыт вентиль на входе или сломан обратный клапан). Когда из крана польется ровная струя без пузырей - бак полон. Выключите и включите бойлер через 15 минут.
Если ошибка вернулась - виновник либо накипь, либо плата. Вскрывайте корпус, отключайте питание, сливайте воду. Доставайте ТЭН. Если на нем рыжий или белый налет толщиной больше миллиметра - чистить или менять. Чистка лимонной кислотой (100 г на литр воды) в отдельной емкости, кипятить 30 минут, потом смыть. Если накипи нет, а ошибка осталась - проблема в плате, менять весь блок управления.
Никогда не пытайтесь сбросить код E1 просто выключив и снова включив автомат в щитке, если вы не проверили уровень воды. Пустой бак с включенным ТЭНом - это гарантированный выход из строя ТЭНа за 2-3 минуты. На сухом ТЭНе может треснуть колба, на мокром - проводка оплавится.
Код E2 (Sensor): датчик или термостат сошли с ума
Процессор постоянно снимает показания с датчика температуры (термистора), который обычно закреплен на гильзе в верхней части бака или встроен в ТЭН. Если контакт отошел, провод оборвался или термистор замкнуло из-за влаги - процессор видит сопротивление, выходящее за допустимый диапазон (обычно 5-100 кОм для NTC термистора при 20-95°C) и выдает E2.
Часто E2 возникает после отключения воды в доме - когда в баке меняется давление, датчик может чуть сдвинуться или окислиться. Либо просто механическое повреждение провода при снятии верхней крышки, если вы туда залезли сами.
Диагностика. Первый шаг - обесточить бойлер на 10-15 минут. Если ошибка исчезла и не вернулась - был разовый сбой (помеха по питанию, статика). Если осталась - придется лезть в клеммную коробку.
Возьмите мультиметр. Верхняя крышка бойлера (чаще всего защелки или 4 винта). Под ней плата и два-три провода от датчика. Измерьте сопротивление на контактах датчика при комнатной температуре (около 25°C). Для NTC термистора норма - 10 кОм ± 5%. Если показывает бесконечность (обрыв) или ноль (короткое) - датчик менять.
Если сопротивление в норме - проблема в соединении проводов или в самой плате. Прозвоните провода от датчика до разъема на плате. Иногда помогает зачистить контакты и поджать фишку. Если все контакты целые - плата под замену.
В одном из сервисов я менял датчик на RZB-80 всего за 20 минут. Стоит он около 200-300 рублей. Плата управления - от 1500 до 3000 рублей в розницу. Экономия на датчике не имеет смысла.
Код E3 (Over Heat): почти кипяток внутри
Это самая тревожная ошибка. Она означает, что температура воды в баке поднялась примерно до 95°C. В нормальном режиме бойлер греет до 75°C (максимум 80°C на некоторых моделях). Если процессор видит 95°C и выше - он разрывает цепь через аварийный термовыключатель (биметаллическую пластину) и выключает нагрев.
Причины: залипло реле на плате (ТЭН постоянно включен и не отключается), вышел из строя электронный датчик (термистор) и показывает температуру ниже реальной (например, падает сопротивление и плата думает, что в баке 20°C, хотя на самом деле 80°C и греет дальше), либо брак биметалла в термовыключателе.
Алгоритм действий. Немедленно обесточить бойлер из розетки. Подождать 15-20 минут, чтобы вода остыла хотя бы до 60-70°C. Включить обратно. Если ошибка ушла и бойлер начал нормально греть - скорее всего был разовый сбой или перепад напряжения.
Если код E3 вернулся в течение часа - с вероятностью 90% проблема в датчике или плате. Датчик проверяется мультиметром (как описано в разделе E2). Если датчик исправен - меняется основной блок управления (реле часто выходят из строя из-за частотного включения/выключения, особенно в сетях с перепадами напряжения).
Практический совет: при появлении E3 после года эксплуатации - загляните в документацию модели. У многих Thermex на корпусе есть кнопка сброса аварийного термостата (маленькая кнопка под резиновой заглушкой). Если нажать ее сухим, тонким предметом, бойлер включится снова. Но это временная мера: если код возвращается, причина глубже.
Таблица: быстрая диагностика кодов по симптомам
| Код | Что видит пользователь | Основная причина | Вероятность платы (в %) | Типичная стоимость ремонта (руб., без учета работы) |
|---|---|---|---|---|
| E1 | Вода холодная, на дисплее E1, нагрев не включается | Пустой бак, накипь на ТЭНе | 10-15% | Чистка ТЭНа ~200-500, новый ТЭН ~900-1500 |
| E2 | Ошибка сразу после включения или после попытки нагрева | Обрыв/короткое датчика, плохой контакт | 30-40% (если датчик цел) | Датчик ~200-400, плата ~1500-3000 |
| E3 | Ошибка появляется через 10-30 минут после включения | Залипшее реле, неисправный датчик | 50-60% | Датчик ~200-400, плата ~1500-3000 |
Пошаговая инструкция: что делать при любой ошибке
Чтобы не усугубить ситуацию, соблюдайте строгий порядок, особенно если у вас модель с электроникой и дисплеем.
Шаг 1: Полное обесточивание на 10-15 минут
Выньте вилку из розетки или выключите автомат. Не просто нажмите кнопку на корпусе бойлера. Минимум 10 минут нужно для разряда конденсаторов на плате и сброса процессора. Это сбрасывает временные ошибки и часто исправляет ситуацию без разбора бойлера.
Шаг 2: Визуальная проверка воды
Откройте кран горячей воды. Если течет холодная вода или вода течет рывками с шипением - бак не заполнен. Проверьте вентиль на входе холодной воды. Если все нормально, но ошибка осталась - двигайтесь дальше.
Шаг 3: Проверка датчика температуры (если доступ к клеммам)
Обесточьте бойлер, снимите верхнюю крышку. Найдите датчик (обычно маленький черный цилиндр с двумя проводами, вставлен в гильзу). Отключите его от платы (сфотографируйте разъем). Измерьте сопротивление мультиметром при 20-25°C - должно быть около 10 кОм. Если сопротивление зашкаливает (бесконечность) или ноль - датчик менять однозначно.
Шаг 4: Осмотр ТЭНа
Если код E1 или E3 вернулся после перезагрузки, а датчик исправен - сливайте воду (через предохранительный клапан или откручивая шланг на входе). Открутите фланец ТЭНа (обычно на 6 болтов под ключ 10 или 13). Достаньте ТЭН, осмотрите на накипь. Если слой больше 2 мм - чистите или меняйте.
Шаг 5: Замена платы или вызов мастера
Если все предыдущие шаги не помогли и ошибка не ушла - проблема в блоке управления. Плата не ремонтируется в домашних условиях (нужен осциллограф и умение паять SMD-элементы). Дешевле купить новую под вашу модель или вызвать сервисного инженера, который прозвонит реле и конденсаторы на плате.
Когда код не сбрасывается ни за что: косвенные признаки
Бывает, что вы проделали все шаги, а код висит на дисплее мертвым грузом. У некоторых моделей Thermex есть защита от повторного включения: процессор запоминает последнюю ошибку и блокирует работу до полного снятия питания и ожидания остывания датчика до 40-50°C.
Попробуйте отключить бойлер от сети на ночь (минимум 8 часов). Если утром ошибка ушла - дело было в "запоминании" состояния защитой. Если осталась - проблема в железе.
Профилактика: как реже видеть коды E1-E3
Код E2 чаще всего появляется из-за влажности в клеммной коробке. При установке бойлера в ванной обязательно используйте герметичный ввод для кабеля и избегайте конденсата. Периодически (раз в полгода) подтягивайте контакты на автомате и в розетке.
Для защиты от E1 и E3 в регионах с жесткой водой (выше 5°Ж) ставьте фильтр умягчения на входе в квартиру или хотя бы на входе в бойлер. Простой механический фильтр грубой очистки от песка не спасает от накипи. Только ионообменная смола или полифосфатный дозатор.
Раз в 1-2 года - полное техническое обслуживание: слив, осмотр ТЭНа, замена магниевого анода (если он сильно разрушен, частицы магния забивают датчик и вызывают E2).
Частые вопросы
Почему на моем Thermex с поворотным терморегулятором нет кодов ошибок, хотя он не греет?
Это механическая модель. У нее нет процессора и дисплея, поэтому коды не выводятся. Если он перестал греть, сработала защита от перегрева (биметаллическая пластина) или вышел из строя термостат. Проверьте кнопку сброса защиты на корпусе ТЭНа, а затем прозвоните термостат мультиметром.
Я отключил бойлер на 15 минут, код E2 исчез, но через пару дней снова появился. Что делать?
Это признак того, что датчик температуры или его контакты работают нестабильно. Со временем контакт окисляется или термистор теряет характеристики. Замените датчик температуры на новый (около 200-400 рублей) и зачистите контакты на разъеме платы.
Код E3 появляется каждый раз через 20 минут работы. Можно ли его просто сбросить кнопкой на корпусе?
Можно, но это опасно. Кнопка сброса аварийного термостата - временная мера. Если температура постоянно доходит до 95°C, значит реле на плате залипло или датчик врет. Продолжая сбрасывать, вы рискуете перегреть воду до кипения, что может повредить эмаль бака или создать избыточное давление. Требуется замена платы или датчика.
У меня код E1. В баке вода есть, через кран течет нормально. Нагрева не происходит.
Скорее всего, на ТЭНе толстый слой накипи, из-за которого датчик видит быстрый перегрев локальной зоны вокруг ТЭНа, хотя бак полный. Слейте воду, извлеките ТЭН, очистите его от накипи (лимонной кислотой или механически) или замените. Если накипи нет - неисправен датчик температуры.
После замены ТЭНа на мокрый новый Thermex выдает E1. Новый ТЭН точно подходит по маркировке. Что не так?
Проверьте, не осталась ли старая накипь в баке (частицы могут отслоиться и осесть на новом ТЭНе). Также убедитесь, что ТЭН правильно установлен в уплотнительное кольцо и не касается стенки бака - иногда при сборке замыкает корпус ТЭНа на массу, что путает плату. Прозвоните изоляцию ТЭНа относительно корпуса - сопротивление должно быть не менее 1 МОм.
Можно ли эксплуатировать бойлер с кодом E2, если я сбросил его выключением на 10 минут?
Если код исчезает после сброса и не возвращается в течение нескольких дней, то можно, но осторожно. Вы
