Комбинированный бойлер с ТЭНом и змеевиком даёт гибкость: зимой греет от котла, летом от электричества или солнца, но без грамотной автоматики и правильного выбора ТЭНа вы рискуете получить перегрев, коррозию или лишние расходы на киловатты. В статье разберем конструкцию, настройку и типовые ошибки монтажа.
Зачем вообще нужен комбинированный бойлер
В частном доме с газовым котлом и тёплыми полами ставят обычный косвенный бойлер. Но что делать, если котел летом отключают, а горячая вода нужна? Или если в доме есть солнечные коллекторы, но зимой их эффективность падает? Тогда и пригодится бойлер, в котором установлен и змеевик для внешнего теплоносителя, и ТЭН для прямого электрического нагрева. Такая схема позволяет:
- зимой греть воду от котла (КПД выше, чем у ТЭНа);
- летом переключаться на электричество, не запуская котел;
- в солнечные дни использовать бесплатное тепло от коллекторов, а в пасмурные - догревать ТЭНом.
Объём таких баков обычно от 80 до 300 литров. Мощность ТЭНа - 1,5 - 3 кВт, площадь змеевика - от 0,5 до 1,5 м². Чем больше змеевик, тем быстрее нагрев от котла, но тем выше гидравлическое сопротивление для циркуляционного насоса.
Конструкция: что внутри и из чего сделано

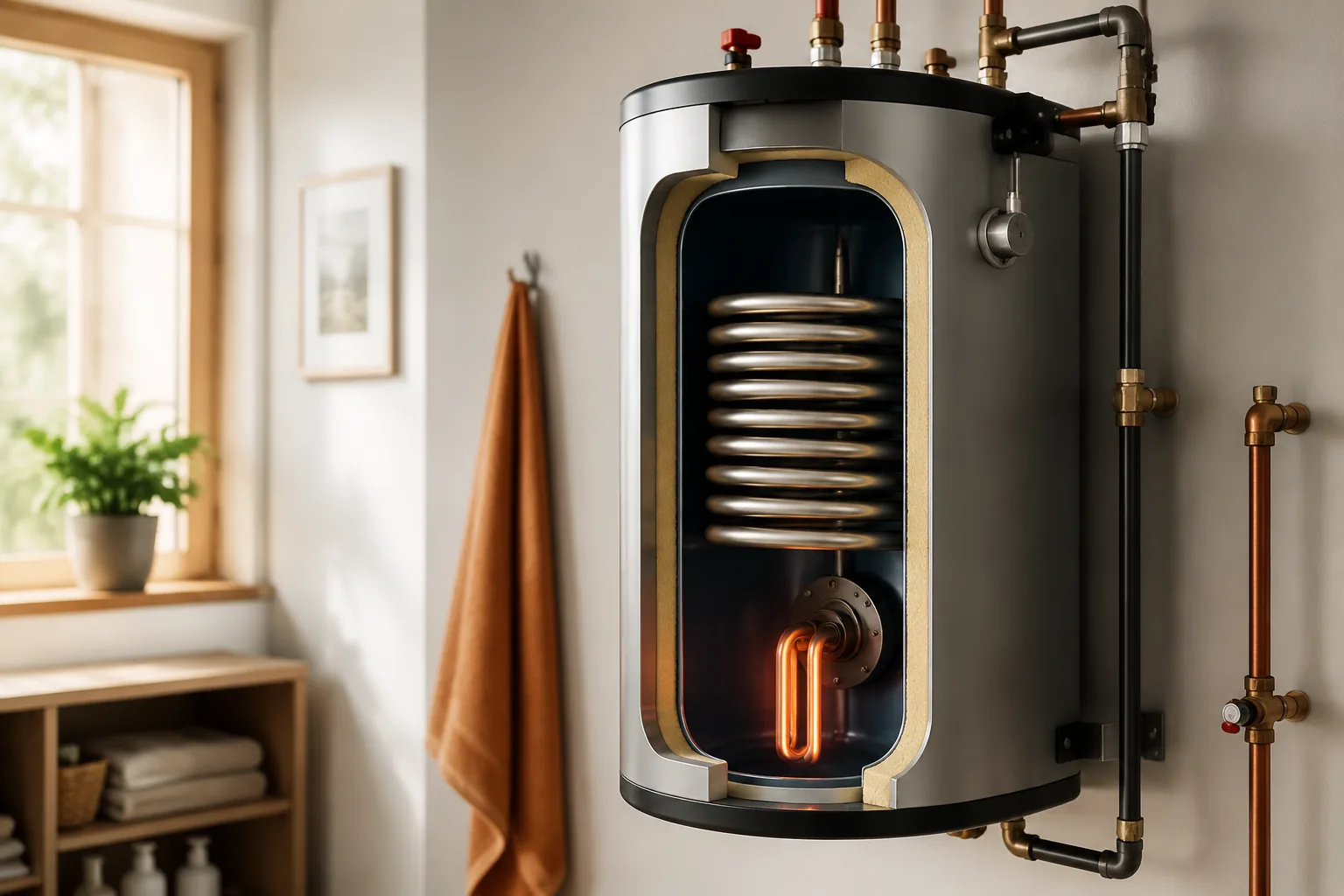

Внутри стального бака с эмалевым покрытием расположены два независимых теплообменника:
- Змеевик - обычно из гладкой или ребристой медной трубы (реже из нержавейки), через который циркулирует теплоноситель от котла или солнечного коллектора. Диаметр трубы 12 - 22 мм, длина - от 3 до 10 метров.
- ТЭН - электрический нагреватель, установленный в нижней трети бака. Может быть «мокрым» (контактирует с водой) или «сухим» (в защитной гильзе). В комбинированных моделях чаще ставят мокрый ТЭН из нержавейки, так как он дешевле и проще заменяется, но требует регулярного контроля накипи.
Также обязательно есть магниевый анод (для защиты от коррозии) и как минимум два термостата: один на ТЭН (обычно до 75 °C), второй - на змеевик (может быть до 90 °C, если подключен к котлу). В дорогих моделях стоит электронный блок управления, который автоматически выбирает приоритет источника.
Внимание: если змеевик рассчитан на высокотемпературный котел (80 - 90 °C), а ТЭН стоит в той же зоне бака, его термостат нужно настраивать на 5 - 10 °C ниже температуры теплоносителя. Иначе ТЭН будет постоянно срабатывать вхолостую, перегреваясь и выходя из строя за 2 - 3 месяца.
Как работает приоритет нагрева
В комбинированном бойлере важно, какой источник работает в первую очередь. Есть три основных схемы:
Шаг 1. Определите, есть ли у вас внешний терморегулятор
Если змеевик подключен через трёхходовой клапан с сервоприводом, то управление идёт от контроллера котла. В этом случае приоритет обычно у котла - пока он греет, ТЭН заблокирован.
Шаг 2. Если управление встроенное (два независимых термостата)
Тогда ТЭН включается только тогда, когда температура воды упала ниже его уставки, а змеевик не может её поднять (например, котел отключен летом). Зимой же змеевик постоянно поддерживает 60 - 70 °C, и ТЭН почти не работает.
Шаг 3. Опасная схема: оба термостата работают параллельно
В дешёвых моделях иногда ставят два термостата без взаимной блокировки. Тогда при большом водоразборе ТЭН и змеевик греют одновременно, что даёт быстрый нагрев, но резко растёт расход электроэнергии и износ ТЭНа. Лучше такую схему переделывать, устанавливая реле приоритета.
Никогда не ставьте ТЭН, если змеевик работает от пара или высокотемпературного котла - ТЭН просто сгорит вхолостую, потому что вода вокруг него уже 80 °C, а биметаллический термостат не успевает отключить питание.
Сравнение типов бойлеров
| Параметр | Комбинированный (ТЭН+змеевик) | Косвенный (только змеевик) | Электрический (только ТЭН) |
|---|---|---|---|
| Стоимость оборудования (руб.) | 25 000 - 60 000 | 15 000 - 40 000 | 8 000 - 25 000 |
| Эксплуатационные расходы | Низкие зимой (от котла), средние летом (электричество) | Низкие круглый год (если котел работает) | Высокие (полностью на электричестве) |
| Сложность монтажа | Высокая (нужна обвязка котла и электрика) | Средняя (только гидравлика) | Низкая (только подключение к сети) |
| долговечность | Средняя (много узлов: ТЭН, змеевик, автоматика) | Высокая (нет электрики внутри) | Высокая (но зависит от качества ТЭНа) |
| Срок службы ТЭНа | 2 - 5 лет (зависит от режима работы) | - | 4 - 7 лет (при регулярной замене анода) |
Нюансы выбора ТЭНа для комбинированной модели
Когда вы подбираете ТЭН для замены в комбинированном бойлере, учитывайте три вещи:
- Мощность. Стандарт 1,5 - 2 кВт. Если поставить 3 кВт, то при включении змеевика ТЭН будет быстрее перегреваться, а автомат в щитке может не выдержать (особенно если бойлер 80 л).
- Длина и форма. В комбинированных баках место для ТЭНа часто ограничено змеевиком. Измерьте расстояние от фланца до дна и убедитесь, что ТЭН не касается змеевика. Иначе возможен короткий пробой или местный перегрев.
- Материал. Медные ТЭНы быстрее покрываются накипью, нержавеющие - дороже, но служат дольше. Для жёсткой воды (более 7 °Ж) лучше брать ТЭН с магниевым анодом в комплекте или сухой ТЭН в гильзе.
Также важно: если ТЭН стоит в зоне, где температура воды от змеевика может подниматься выше 80 °C, ставьте только термостойкие модели с рабочей температурой до 90 °C. Обычные бытовые ТЭНы рассчитаны на 60 - 75 °C.
Типовые проблемы и их решение
- Проблема: ТЭН часто включается зимой, хотя котел греет. Причина - термостат ТЭНа настроен ниже, чем температура от змеевика, или неправильно установлен датчик. Решение: поднять уставку термостата ТЭНа на 10 - 15 °C выше температуры теплоносителя в змеевике. Если это невозможно, установите реле блокировки ТЭНа при работе котла.
- Проблема: коррозия на фланце ТЭНа. В комбинированных бойлерах часто бывает электрохимическая коррозия из-за разности потенциалов между медным змеевиком и стальным баком. Решение: обязательно ставьте магниевый анод (если его нет в штатной комплектации) и меняйте его раз в 1 - 2 года. Для жёсткой воды лучше использовать протектор из цинка.
- Проблема: вода из змеевика попадает в бак. Возникает при разрыве змеевика или при неправильной обвязке (например, давление в системе отопления выше, чем в водопроводе). Симптом: на горячей воде появляется запах антифриза или масла. Решение: немедленно отключите бойлер от сети, перекройте подачу теплоносителя и вызывайте мастера. Змеевик нужно запаять или заменить.
Практический совет: если вы ставите комбинированный бойлер в доме, где зимой котел работает постоянно, а летом отключается, выберите модель с внешним блоком управления, который автоматически переключает приоритет. Это сэкономит до 30% электроэнергии по сравнению с ручным переключением.
Чеклист: что проверить при покупке или монтаже комбинированного бойлера
Можно ли самостоятельно переделать обычный косвенный бойлер в комбинированный
Технически да - во многих моделях есть фланец для установки ТЭНа. Но есть нюансы. Во-первых, змеевик в косвенном бойлере часто расположен по всей высоте бака, и место для ТЭНа может быть не предусмотрено. Если вы просверлите отверстие, то повредите эмаль и анодную защиту, что приведёт к коррозии через 1 - 2 года. Во-вторых, без термостата, блокирующего ТЭН при работе змеевика, вы получите нестабильную работу. Лучше купить готовый комбинированный бойлер, у которого производитель (тот же Boilermaster) уже рассчитал компоновку и защиту. Если же очень нужно переделать, используйте отдельный блок управления с датчиками температуры и реле приоритета - это обойдётся в 3 - 5 тыс. руб., но продлит жизнь ТЭНу.
Частые вопросы
Можно ли установить ТЭН в обычный косвенный бойлер, если нет штатного места?
Технически можно, но лучше не рисковать. Придётся сверлить стенку бака, что нарушает заводскую эмаль и защиту от коррозии. Штатный фланец для ТЭНа обычно есть только в моделях, которые изначально спроектированы как комбинированные. Если у вас бойлер объёмом 100 л и выше, иногда можно использовать один из технологических патрубков (например, под слив), но это снижает долговечность. Рекомендую купить готовый комбинированный бойлер.
Какой ТЭН лучше для комбинированного - сухой или мокрый?
Сухой ТЭН в гильзе дольше служит и не боится накипи, но он дороже и требует больше места. В комбинированных бойлерах объёмом до 150 л чаще ставят мокрый ТЭН из нержавейки - он дешевле и проще заменяется. Если вода жёсткая (более 7 мг-экв/л), я бы советовал сухой, так как мокрый быстро обрастает накипью и перегревается. При этом для сухого ТЭНа нужно обязательно следить, чтобы гильза была заполнена теплопроводящей пастой.
Нужен ли магниевый анод в комбинированном бойлере, если есть медный змеевик?
Обязательно. Медь и сталь - гальваническая пара, и без анода стальной бак начнёт интенсивно корродировать. Магниевый анод жертвует собой, защищая стенки. Менять его нужно раз в 1,5 - 2 года, а если вода мягкая - то раз в 3 года. Некоторые модели комплектуются титановым анодом с внешним питанием, но это дорого.
Как часто менять ТЭН в комбинированном бойлере?
В среднем каждые 3 - 5 лет, в зависимости от интенсивности использования. Если ТЭН включается только летом (например, 4 месяца в году), он может проработать и 7 лет. Если же он работает круглый год в паре со змеевиком, да ещё и в жёсткой воде, готовьтесь к замене через 2 - 3 года. Признаки: долгий нагрев, появление шума при кипении, срабатывание автомата защиты.
Что делать, если вода из змеевика попала в бак (запах антифриза)?
Немедленно отключите электропитание и перекройте подачу теплоносителя. Не пользуйтесь такой водой - она может быть токсична. Слейте весь бак, промойте его несколько раз. Змеевик нужно проверить на герметичность - скорее всего, он лопнул от коррозии или гидроудара. Замена змеевика - работа для профессионала, иногда дешевле купить новый бойлер.
Какой объём бака выбрать для семьи из 4 человек с комбинированным бойлером?
Стандартная рекомендация - 200 литров. Если у вас большая ванна (180 л) и душ, то 200 л хватит на 2 - 3 последовательных водоразбора. Если дом с двумя ванными, лучше взять 300 л. Учитывайте, что при нагреве только от электричества (летом) 200 л до 60 °C ТЭН 2 кВт будет греть около 4,5 часов - это приемлемо. Если объём 300 л, время нагрева увеличится до 7 часов, что может быть неудобно.
