Типовая обвязка накопительного бойлера собирается вокруг одной детали — группы безопасности с предохранительным клапаном на входе холодной воды. Всё остальное (краны, тройники, подводка, слив) навешивается вокруг неё. Если понять логику узла, схема перестаёт казаться сложной.
Что из чего собрать
- На холодной у бойлера: тройник 1/2", предохранительный клапан на 6 бар или по паспорту, запорный шаровой кран перед бойлером, гибкая или жёсткая подводка.
- На горячей: шаровой кран на выходе бойлера и подключение к линии ГВС, допускается гибкая подводка в металлической оплётке.
- На сливе клапана: шланг в канализацию или ёмкость для контроля капель и сброса.
- Для обслуживания: краны и на холодной, и на горячей, чтобы можно было изолировать бойлер от системы.
Правильный порядок монтажа
- Обесточьте бойлер и перекройте вводы воды.
- Навесьте бак и проверьте патрубки: синий — вход холодной снизу, красный — выход горячей сверху.

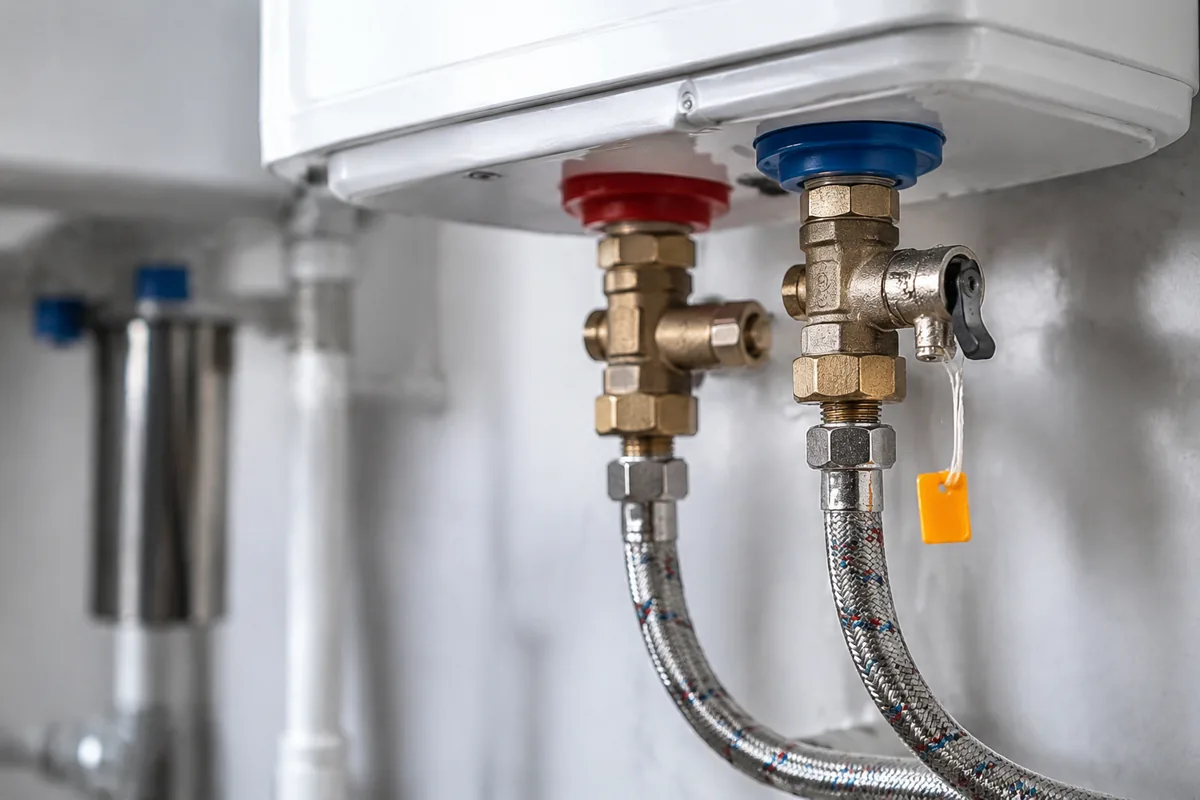

- На вход холодной соберите узел: вводная труба → запорный кран → тройник → предохранительный клапан стрелкой к бойлеру → гибкая подводка к синему патрубку.
- На выход горячей: красный патрубок → шаровой кран → подводка к линии ГВС.
- От сброса клапана — трубка в канализацию, без запирания отвода.
Можно ли подключить бойлер без предохранительного клапана, раз есть обратный?
Нельзя. У бытового бойлера это обычно одна деталь — обратно-предохранительный клапан, где обе функции совмещены. Обратная часть не даёт воде уйти из бака, предохранительная сбрасывает давление при нагреве. Убрать сброс — значит снять защиту от разрыва бака.
Ещё две частые ошибки монтажа
Первая — глухо запаять или закрыть отвод от сброса клапана. Тогда защита от давления перестаёт работать, и при нагреве бак нагружается лишним давлением. Дренаж всегда оставляют свободным, выводя в канализацию. Вторая — перекрутить или пережать гибкую подводку. Сильный изгиб и заломы режут напор и со временем рвут шланг по месту перегиба. Подводку ведут плавно, без натяга и резких углов, а её длину подбирают так, чтобы не было ни натяжения, ни лишних петель.
Проверка после сборки
Перед подачей питания заполните бак: откройте холодную, затем горячий кран, дождитесь ровной струи без воздуха. Осмотрите все резьбовые соединения — подтеканий быть не должно. При первом нагреве проследите за клапаном: короткий сброс капель — это нормально. Только убедившись, что течей нет и бак полон, включают бойлер в сеть.
Частые вопросы
Как правильно подключить водонагреватель к водопроводу?
На вход холодной собирают узел: запорный кран, тройник, предохранительный клапан стрелкой к бойлеру, гибкая подводка к синему патрубку. На горячую — шаровой кран и подводку к линии ГВС. Дренаж клапана выводят в канализацию.
Куда ставить предохранительный клапан?
На вход холодной воды в бойлер, стрелкой в сторону бака. Перед ним — запорный кран. Стрелка на корпусе клапана всегда направлена по ходу воды в бойлер.
Какие патрубки на бойлере холодные, а какие горячие?
Обычно синий патрубок — вход холодной воды снизу, красный — выход горячей сверху. Перед подключением сверяются с маркировкой конкретной модели.
Нужны ли запорные краны на обеих линиях?
Желательно. Краны и на холодной, и на горячей позволяют изолировать бойлер от системы для обслуживания или снятия, не сливая весь стояк.
Можно ли использовать гибкую подводку?
Да, гибкую подводку в металлической оплётке применяют и на холодной, и на горячей. Важно не пережимать и не перекручивать шланги — это режет напор и сокращает их срок службы.
