Какие фланцы бывают

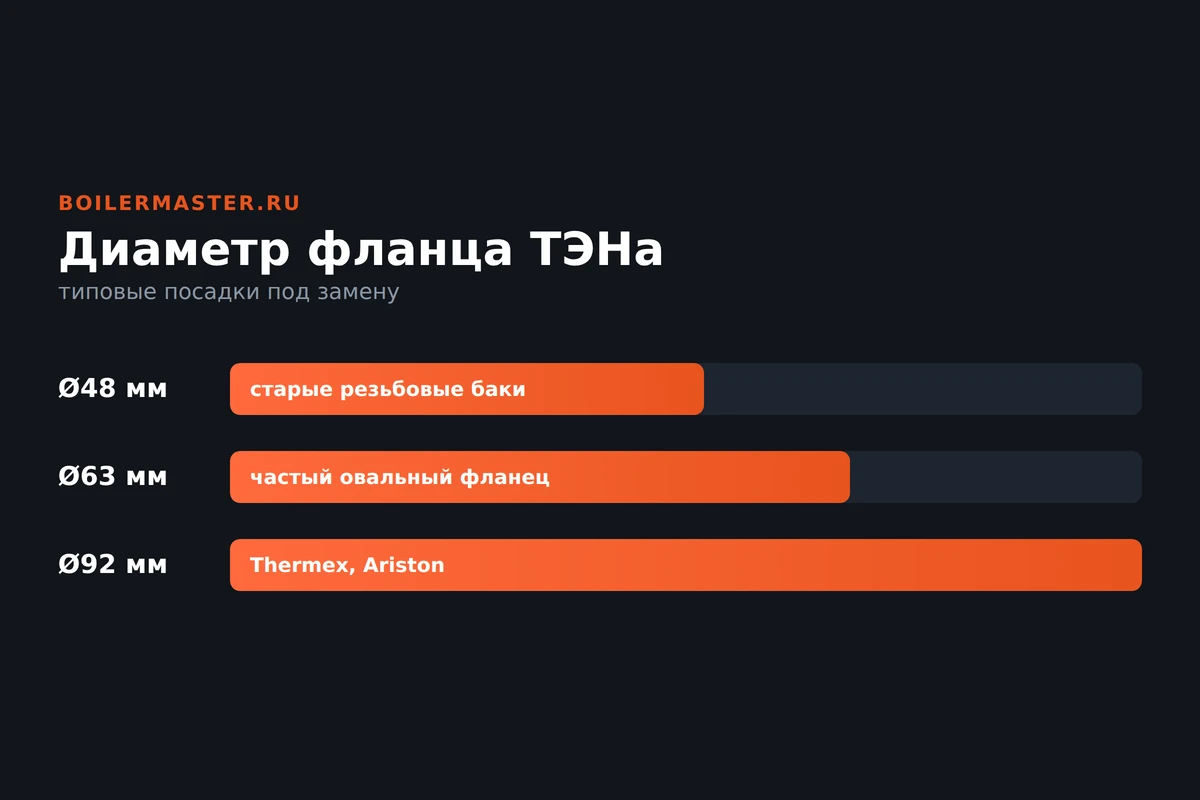

Единого стандарта на всю бытовую технику нет, но сложился набор ходовых типоразмеров. По посадочному диаметру это, как правило, 48, 63 и 92 мм, а также овальные фланцы, у которых указывают не диаметр, а размеры по осям.
| Тип фланца | Где встречается | Крепление |
|---|---|---|
| Ø48 мм | Многие модели Ariston, Electrolux | Резьбовой или на болтах |
| Ø63 мм | Часть моделей разных брендов | На болтах |
| Ø92 мм | Многие модели Thermex | Прижимной, 5–6 болтов |
| Овальный | Отдельные серии | Заводится внутрь бака |
Внутри одного бренда фланцы тоже разные: у Thermex распространён прижимной фланец на 92 мм, но встречаются и другие. Поэтому ориентироваться только на бренд нельзя, нужен точный размер конкретной модели.
Как узнать свой диаметр
- Обесточьте бойлер, слейте воду и снимите нижнюю крышку.
- Открутите фланец и выньте узел с ТЭНом и анодом.

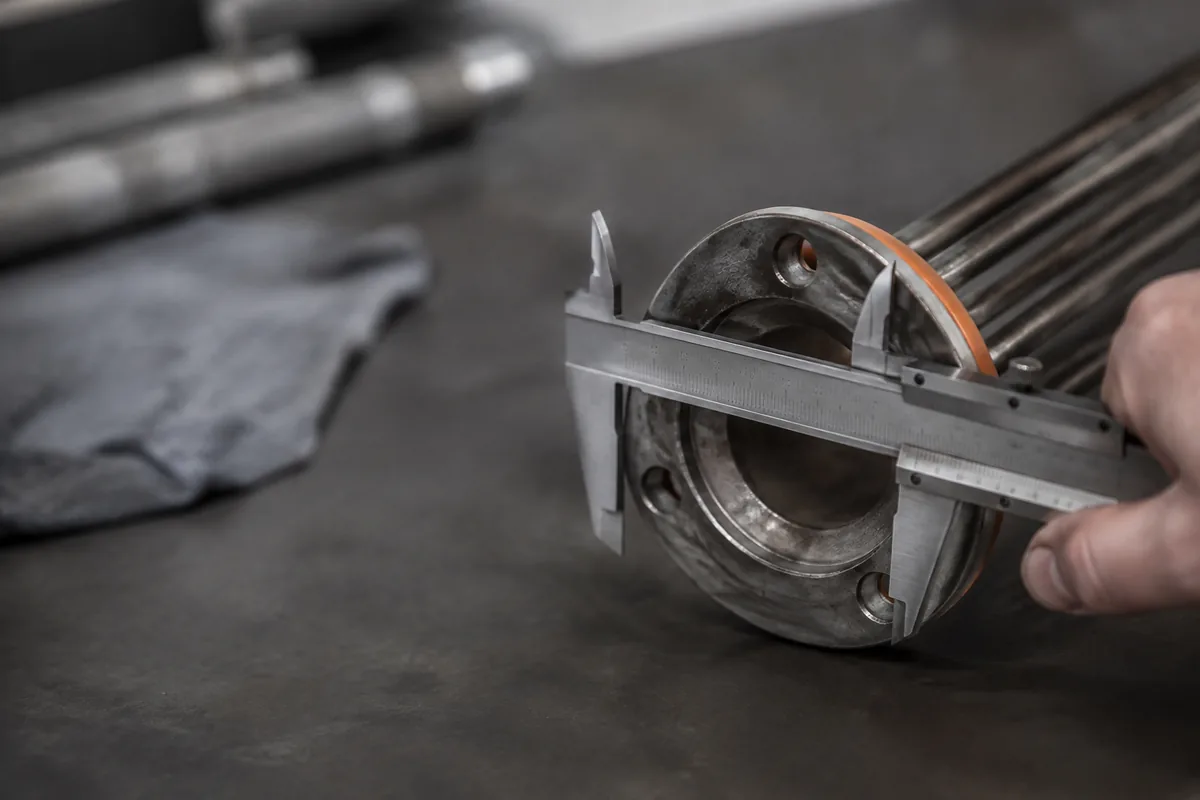

- Измерьте посадочный диаметр штангенциркулем: меряют по металлу фланца, а не по краю прокладки.
- Замерьте длину ТЭНа от фланца до конца трубок: это второй критичный размер.
- Перепишите мощность и данные с шильдика бойлера, сфотографируйте старый ТЭН.
Можно ли подобрать ТЭН только по диаметру фланца?
Нет, диаметра мало. Даже при совпадении фланца ТЭН может не подойти по длине: слишком длинный упрётся в стенку бака, слишком короткий будет плохо прогревать нижний слой. Ещё важны мощность (её нельзя сильно завышать, чтобы не перегружать проводку и термостат), тип посадочного места и наличие гильзы под термостат. Поэтому подбирают по совокупности: диаметр фланца плюс длина плюс мощность плюс тип крепления. Фото старой детали и шильдика решают вопрос быстрее всего.
Почему нельзя на глаз
48 и 63 мм на взгляд различить почти нереально, а ошибка даже в несколько миллиметров означает, что фланец не сядет в посадочное место или прокладка не встанет герметично. Результат это течь по фланцу или невозможность собрать узел вообще. Штангенциркуль снимает вопрос за минуту. Если его нет, диаметр можно прикинуть по посадочному отверстию бака гибкой линейкой, но точнее всё же снять старый ТЭН и померить его фланец напрямую. Покупать наугад и надеяться, что подойдёт, это верный способ съездить в магазин дважды.
Длина ТЭНа не менее важна диаметра
Про диаметр помнят все, а про длину забывают, и напрасно: именно из-за неё чаще всего покупают неподходящий ТЭН при совпадающем фланце. Слишком длинный ТЭН упрётся трубками в противоположную стенку бака или в анод, и фланец не сядет до конца. Слишком короткий встанет нормально, но будет греть только верхнюю зону, а нижний слой воды останется прохладным, ровно та жалоба, с которой люди потом приходят снова. Поэтому длину меряют от привалочной плоскости фланца до самого дальнего конца трубок и подбирают замену близко к оригиналу.
Ещё нюанс это форма изгиба трубок. У одних ТЭНов они идут прямо, у других сложены петлёй под компактный бак. При покупке смотрят, чтобы новый ТЭН по габаритам вписывался в тот же объём, что и старый. Если оригинал был сложенной формы, а вы возьмёте прямой той же длины, он может не поместиться. Вот почему фото старой детали в руках продавца стоит десяти слов описания: по нему сразу видно и длину, и форму, и тип крепления.
Мокрый и сухой ТЭН это разные фланцы
Отдельно надо понимать: мокрый и сухой ТЭН крепятся по-разному. Мокрый ТЭН это трубки, которые прямо контактируют с водой, он ставится на фланец известного диаметра. Сухой ТЭН это нагреватель в защитной колбе, куда он вставляется, и вода его не касается. Заменить мокрый на сухой напрямую, просто прикрутив к тому же фланцу, обычно нельзя: у них разное посадочное место и конструкция. Поэтому при подборе сразу определитесь, какой у вас тип, и берите замену того же типа. Переход с мокрого на сухой возможен не на всех моделях и требует совместимого комплекта.
Где смотреть маркировку
Если снимать ТЭН пока не хочется, часть данных можно найти без разборки. На корпусе бойлера обычно есть шильдик с моделью и мощностью, а по точной модели производитель или продавцы запчастей подскажут тип фланца. На самом ТЭНе, когда вы его достанете, тоже бывает штамп с диаметром или артикулом. Но полагаться только на маркировку рискованно: за годы модель могли обновлять, и под одним названием встречаются разные посадочные места. Поэтому надёжнее сочетать: и модель с шильдика, и живой замер снятой детали.
Что записать перед покупкой
- Диаметр фланца в миллиметрах, замеренный штангенциркулем
- Длину ТЭНа от фланца до конца трубок
- Мощность в ваттах с шильдика бойлера
- Тип ТЭНа: мокрый или сухой
- Число и расположение болтов крепления
Как отличить овальный фланец от круглого визуально
Овальные фланцы (обычно 63 мм) в Ariston и Baxi встречаются часто. Они выглядят как вытянутая по одной оси капля, с одной или двумя гайками сверху и снизу. Круглый на 92 мм у Thermex это ровный круг с пятью болтами. Резьбовой 48 мм это цилиндр с наружной резьбой и одной большой накидной гайкой.
| Внешне | Тип | Как крепится в баке |
|---|---|---|
| Круглый с 5 болтами | 92 мм прижимной | Прижимается к плоскому седлу через прокладку |
| Вытянутый овал с гайками | 63 мм овальный | Заводится через овальное окно и разворачивается внутри |
| Цилиндр с резьбой | 48 мм резьбовой | Закручивается в резьбовое гнездо |
| Круглый с 4 болтами | 63 мм круглый | Прижимной, но меньше 92 |
Что должно быть в комплекте замены
При покупке нового ТЭНа обычно в упаковке идёт сам ТЭН с фланцем в сборе и прокладка. Иногда прокладку нужно докупить отдельно, это уточняют у продавца сразу. Часто на замену также берут магниевый анод: срок службы у него схожий с ТЭНом, и менять оба одновременно логичнее, чем через год возвращаться к разборке ради одного анода.
- Новый ТЭН именно вашего диаметра, мощности и длины
- Новая прокладка фланца, не ставить старую обратно
- Магниевый анод, если старый съеден больше чем наполовину
- При необходимости новый термостат, если он был подгоревший
- Наждак или щётка для очистки посадки фланца в баке от следов старой прокладки
Замерили сопротивление — переведите его в мощность через калькулятор подбора ТЭНа: покажет ближайший номинал, ток и тип фланца.
Частые вопросы
Какие бывают диаметры фланца ТЭНа?
Чаще всего 48, 63 и 92 мм, а также овальные фланцы, у которых указывают размеры по осям, а не диаметр.
Как узнать диаметр фланца своего бойлера?
Снять старый ТЭН и замерить посадочный диаметр штангенциркулем по металлу фланца, а не по краю прокладки.
Можно ли определить фланец по бренду?
Нет. Внутри одного бренда фланцы разные. Например у Thermex распространён 92 мм, но встречаются и другие. Нужен точный размер модели.
Почему нельзя брать ТЭН на глаз?
48 и 63 мм на взгляд не различить, а ошибка в миллиметры означает, что фланец не сядет или прокладка не встанет герметично, и пойдёт течь.
Можно ли поставить сухой ТЭН вместо мокрого?
Не на всех моделях. У мокрого и сухого ТЭНа разное крепление и посадочное место. Нужен совместимый комплект, а не просто деталь того же диаметра.
