Для солнечного коллектора нужен не обычный электрический бойлер, а бак косвенного нагрева с двумя змеевиками. Нижний змеевик подключается к коллектору, верхний - к котлу, обязательно должно быть гнездо под электрический ТЭН для догрева и антилегионеллёзной обработки. Объём бака берут с запасом в 1,5-2 суточных нормы потребления, чтобы запасать солнечное тепло на вечер и пасмурное утро.
Почему обычный накопительный бойлер не подходит
Обычный бойлер - это герметичный бак с ТЭНом внутри. В нём нет змеевика для внешнего теплоносителя. Единственный способ нагреть воду - включить ТЭН. Подключить коллектор напрямую к такому баку нельзя: если залить теплоноситель внутрь бака, он смешается с питьевой водой, а пропиленгликоль хоть и нетоксичен, но пить его не стоит, и система перестанет быть закрытой. Если же пытаться греть бойлер снаружи, обматывая его трубками с теплоносителем, эффективность будет никакая - теплопотери огромные, а площадь теплообмена мала. Поэтому для гелиосистемы нужен бак косвенного нагрева, где внутри стоит теплообменник (змеевик) из нержавейки или меди. Через змеевик циркулирует теплоноситель от коллектора, а вода в баке греется от стенок змеевика.Анатомия правильного бака: два змеевика и гнездо под ТЭН

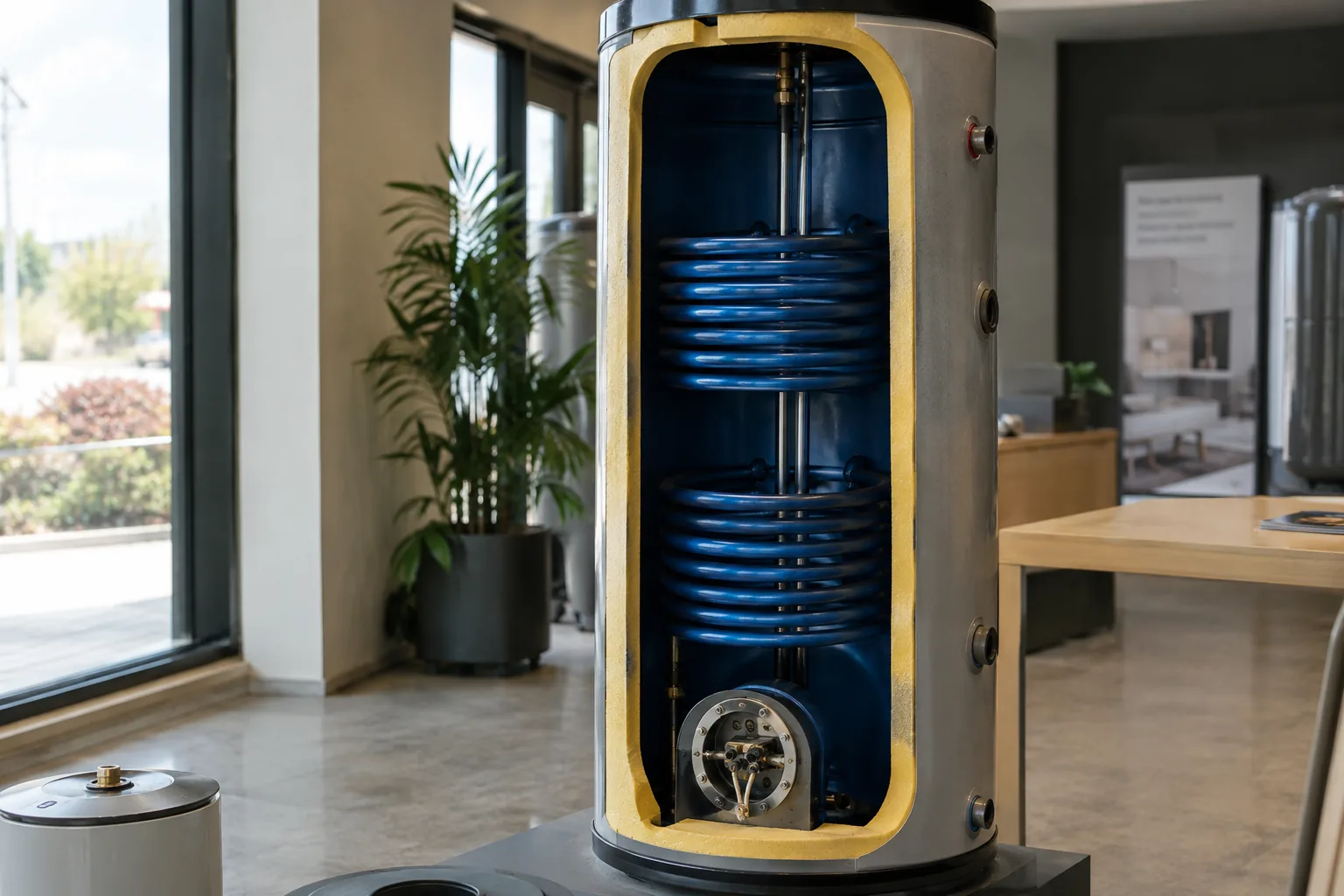

Под гелиосистему обычно берут бак с двумя змеевиками. Нижний змеевик подключается к коллектору. Почему он внизу? Потому что холодная вода в баке всегда опускается вниз. Коллектор работает эффективнее, когда на входе в змеевик самая холодная вода - перепад температур большой, теплосъём максимальный. Если змеевик поставить вверху, он будет греть уже нагретую воду, перепад маленький, коллектор будет работать вхолостую. Верхний змеевик подключается к котлу (газовому, твердотопливному, любому). Он греет только верхнюю треть бака - тот объём, который идёт в расход. Это экономит топливо: не нужно греть весь бак котлом, если солнце уже нагрело нижнюю часть. Гнездо под электрический ТЭН обычно расположено в верхней трети бака. ТЭН нужен для догрева в пасмурные дни и для антилегионеллёзного цикла: раз в неделю программа поднимает температуру до 65-70°C, чтобы убить бактерии. Без ТЭНа система не автономна и небезопасна.СанПиН 2.1.3684-21 пункт 84 требует 60-75°C в точке водоразбора. Легионелла гибнет при 60°C примерно за 20 минут. Если бак нагрет солнцем только до 40°C, это зона размножения бактерий. Поэтому ТЭН в гелиобаке - не опция, а обязательный элемент безопасности.
Какой объём бака нужен
Под гелиосистему бак берут больше, чем для обычного нагрева. Ориентир - 1,5-2 дневных потребления горячей воды. Семья из 4 человек тратит в среднем 50 литров на человека в сутки (душ, кухня, умывание). Итого 200 литров в день. Значит, бак нужен на 300-400 литров. Зачем такой запас? Солнечный день может дать много тепла, но вечером и утром следующего дня солнца может не быть. Бак должен накопить энергию, чтобы хватило на вечерний душ и утреннее умывание. Если взять бак на 200 литров, то в солнечный день он нагреется быстро, а вечером вода кончится, и придётся включать котёл или ТЭН. Расчёт энергии: чтобы нагреть 100 литров воды на 40°C, нужно 4,65 кВт*ч. Для 300 литров на те же 40°C - 13,95 кВт*ч. Солнечный коллектор площадью 4 квадрата в летний день может дать примерно 16-20 кВт*ч, так что 300-литровый бак оправдан.Стратификация и форма бака
Бак должен быть высоким и узким, а не широким и низким. Почему? Вода в баке расслаивается по температуре: горячая поднимается вверх, холодная опускается вниз. Это называется стратификацией. Если бак широкий, слои перемешиваются, и вы получаете тёплую воду по всему объёму, а не горячую сверху. Для гелиосистемы стратификация критична: нижний змеевик греет холодную воду внизу, верхний змеевик (от котла) греет только верхнюю треть, ТЭН стоит вверху. Чтобы слои не перемешивались, на подаче холодной воды ставят успокоитель потока - трубку, которая направляет холодную воду на дно бака, не создавая турбулентности. При выборе бака обращайте внимание на отношение высоты к диаметру: чем больше, тем лучше. Хороший показатель - высота не менее 1,5-2 диаметров.| Параметр | Рекомендация для гелиосистемы |
|---|---|
| Тип бака | Косвенного нагрева, с двумя змеевиками |
| Нижний змеевик | От коллектора, площадь больше котлового |
| Верхний змеевик | От котла, греет верхнюю треть |
| Гнездо под ТЭН | В верхней трети, обязательно |
| Объём | 1,5-2 суточных потребления |
| Форма | Высокая и узкая, с успокоителем потока |
| Теплоноситель | Пропиленгликоль, не этиленгликоль |
Площадь змеевика: почему нижний должен быть больше
Теплоноситель от коллектора часто приходит с небольшим перепадом температур. Летом на входе в змеевик может быть 70°C, на выходе 50°C - перепад всего 20 градусов. Чтобы передать нужную мощность при таком малом перепаде, нужна большая площадь теплообмена. Поэтому нижний змеевик (от коллектора) делают длиннее и с большей поверхностью, чем верхний (от котла). У котла перепад обычно 30-40°C, поэтому ему хватает меньшей площади. Если взять бак с одинаковыми змеевиками, коллектор будет работать неэффективно: тепло не успеет передаться, и температура в баке будет расти медленно. При выборе бака спрашивайте площадь нижнего змеевика. Для семьи из 4 человек и коллектора 3-4 кв.м. площадь нижнего змеевика должна быть не менее 1-1,5 кв.м. Уточняйте у производителя.ТЭН догрева: какой и зачем
В гелиосистеме ТЭН работает мало - в основном в пасмурные периоды и для антилегионеллёзного цикла. Но без него система не автономна. Мощность ТЭНа обычно 1,5-2 кВт для баков до 300 литров, для больших - 2-3 кВт. ТЭН ставится в верхней трети, чтобы греть только расходный объём, а не весь бак. Управление - через терморегулятор или контроллер гелиосистемы. Важно, чтобы ТЭН был из нержавейки или меди, с резьбой под гнездо бака. Мы производим ТЭНы под разные резьбы: G1/2, G3/4, 1 дюйм, M28x1,5, M30x1,5, длиной 280-600 мм. Подбирайте под конкретный бак: под фланец, под длину, под мощность. Если бак уже имеет гнездо под ТЭН, остаётся только купить подходящий.Теплоноситель и обслуживание
В контуре коллектора нельзя заливать обычную воду - зимой замёрзнет. Нельзя заливать автомобильный этиленгликоль - он ядовит, и при утечке попадёт в систему водоснабжения. Используйте пропиленгликоль - пищевой, нетоксичный. Он продаётся готовым или концентратом, который разбавляют дистиллированной водой. Концентрация подбирается по климату: для средней полосы обычно 40-50% (температура замерзания до -30°C). Гликоль со временем стареет: присадки срабатываются, pH падает, смесь становится кислой и начинает корродировать металл. Меняйте теплоноситель раз в 3-5 лет по регламенту производителя, контролируйте pH тест-полосками. Если pH ниже 7,5 - пора менять.Стагнация - режим, когда бак уже нагрет, а солнце продолжает светить. Коллектор выходит на 150-200°C, теплоноситель вскипает. Вакуумный коллектор в стагнации горячее плоского. От стагнации защищают расширительным баком достаточного объёма, сбросом тепла ночью, затенением или дренбэк-схемой со сливом контура. Если бак выбран неправильно (слишком мал), стагнация будет происходить часто и сократит срок службы системы.
Пошаговая инструкция: как подобрать бак под коллектор
Определите суточное потребление горячей воды
Посчитайте количество человек и норму: 50 литров на человека в сутки. Для семьи из 4 человек - 200 литров. Добавьте запас на гостей и технические нужды (например, мытьё посуды).
Выберите объём бака
Умножьте суточное потребление на 1,5-2. Для 200 литров - бак 300-400 литров. Если площадь коллектора большая (больше 4 кв.м.), можно взять 400 литров.
Проверьте количество змеевиков
Должно быть два: нижний (от коллектора) и верхний (от котла). Если у вас нет котла, можно взять бак с одним змеевиком, но тогда догрев только ТЭНом, что дороже в эксплуатации.
Убедитесь в наличии гнезда под ТЭН
Гнездо должно быть в верхней трети бака. Если его нет, придётся сверлить самостоятельно или ставить внешний проточный нагреватель - это неудобно.
Оцените форму и стратификацию
Высота бака должна быть не менее 1,5 диаметров. Наличие успокоителя потока на входе холодной воды - плюс. Спросите у продавца.
Уточните площадь нижнего змеевика
Для коллектора площадью 3-4 кв.м. площадь нижнего змеевика должна быть 1-1,5 кв.м. Если меньше - эффективность упадёт.
Зимой в средней полосе инсоляция падает в 5 раз, а световой день короче вдвое. Честная оценка: гелиосистема закрывает около 25% годовой потребности в горячей воде в самые холодные месяцы, а не 100%. Летом - почти всю. За год - примерно половину-две трети.
Чеклист: что должно быть в баке для гелиосистемы
Плоский или вакуумный коллектор: влияние на бак
Тип коллектора не меняет требования к баку, но влияет на режим работы. Плоский коллектор дешевле, проще, летом работает отлично, зимой теряет тепло в атмосферу. Вакуумный трубчатый дороже, но работает при отрицательных температурах до -35°C, зимой и в межсезонье эффективнее. Для плоского коллектора в средней полосе бак лучше брать с запасом по объёму, потому что зимой выработка маленькая. Для вакуумного можно взять бак чуть меньше, но всё равно не меньше 1,5 суточных норм. Важно: вакуумный коллектор в стагнации горячее, поэтому расширительный бак должен быть больше. Ориентир - 10% от объёма теплоносителя в контуре.
Частые вопросы
Можно ли использовать обычный бойлер с ТЭНом, если поставить отдельный теплообменник снаружи?
Технически можно, но это неэффективно. Наружный теплообменник (например, пластинчатый) потребует дополнительного насоса и бака-аккумулятора. Проще и дешевле купить готовый бак косвенного нагрева. Обычный бойлер не рассчитан на стратификацию и не имеет гнезда под ТЭН в нужном месте.
Какой объём бака нужен для семьи из 3 человек с вакуумным коллектором на 3 кв.м.?
Суточное потребление 3 человек - 150 литров. Умножаем на 1,5-2, получаем 225-300 литров. Для вакуумного коллектора можно взять 250 литров. Но если вы часто принимаете ванну, лучше 300 литров.
Что будет, если залить в контур обычный автомобильный антифриз?
Этиленгликоль токсичен. При малейшей утечке через микротрещину в змеевике он попадёт в питьевую воду. Это опасно для здоровья. Кроме того, автомобильные антифризы содержат присадки, не рассчитанные на длительный нагрев до 150°C при стагнации - они быстро деградируют. Используйте только пропиленгликоль для систем отопления.
Нужен ли ТЭН, если есть котёл и коллектор?
Да, нужен. Котёл может не работать летом, а коллектор в пасмурную неделю не даст нужной температуры. ТЭН обеспечит догрев и антилегионеллёзный цикл. Кроме того, ТЭН - резерв на случай поломки котла или насоса коллектора.
Как часто менять теплоноситель в контуре коллектора?
Раз в 3-5 лет, в зависимости от рекомендаций производителя. Контролируйте pH раз в год тест-полосками. Если pH упал ниже 7,5 или появился осадок, меняйте раньше. Не смешивайте разные марки гликоля.
Что такое стагнация и чем она опасна для бака?
Стагнация - режим, когда бак уже нагрет до максимума, а солнце продолжает греть. Коллектор нагревается до 150-200°C, теплоноситель вскипает, давление резко растёт. Это может повредить змеевик бака, если он не рассчитан на такие температуры. Защита: расширительный бак достаточного объёма, сброс тепла через радиатор или дренбэк-схема. Выбирайте бак с змеевиком из нержавейки, выдерживающим кратковременный нагрев до 200°C.
